Собираем чудо-лопату своими руками — конструктивные особенности, процесс сборки

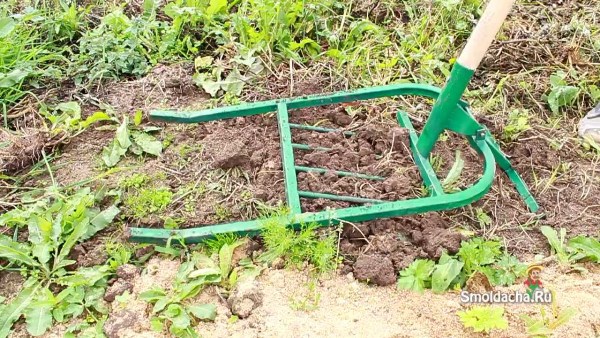

Одним из наиболее трудоемких процессов в домашнем растениеводстве на приусадебном участке является ежегодная перекопка почвы для обеспечения ее аэрации, борьбы с сорняками и удобрения. Классическая лопата требует достаточных усилий для своей работы, приводит к повышенному напряжению мышц спины, рук, ног. Техническая мысль помогает и дачникам. Примером тому может служить садово-огородный рыхлитель, именуемый в народе чудо-лопатой.

Принцип действия чудо-лопаты, особенности работы

Данный агрегат основан на использовании физической силы человека, но благодаря особому устройству расходует ее значительно экономичнее, что приводит к меньшей усталости и высокой производительности. Средняя ширина зоны обработки приспособления составляет 40 см, глубина вспашки – около 20 см. Принцип действия основан на встречной работе двух вил, одни из которых внедряются в землю и толкают ее навстречу другим. Рыхление происходит за счет разбивания комьев почвы между стальными прутьями чудо-лопаты.

Этот помощник имеет ряд преимуществ и выгодно отличается от обоих своих предшественников – лопаты и вил. В отличие от первой нагрузка на работника снижена в несколько раз в связи с отсутствием необходимости подъема отрезанного пласта и его переворачивания. В отличие от вторых качество рыхления значительно выше и увеличена площадь обрабатываемой за один проход территории. Кроме этого отсутствие режущей кромки позволяет увеличить эффективность борьбы с сорняками, так как корневища не перерезаются, что препятствует размножению сорных растений.

Устройство и работа инструмента

Обновленная конструкция знакомого многим устройства представлена несколькими основными элементами. Первый из них – рабочий орган, представленный широкими вилами, управляемыми с помощью деревянного черенка подходящей для работника длины.

Основной рыхлитель крепится шарнирно к вспомогательному, который представлен опорной рамой и несколькими зубьями, расположенными так, чтобы рабочие зубья проходили через них с равным зазором. Для экономии усилия работающего в задней части чудо-лопаты имеется упор, позволяющий перенести часть нагрузки непосредственно на обрабатываемую почву.

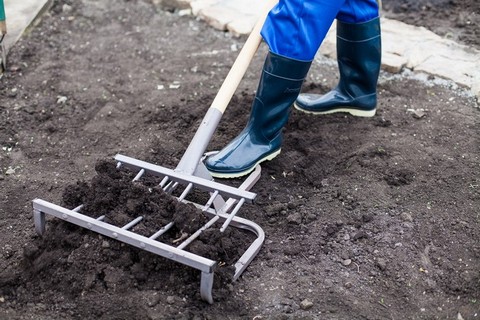

При работе рекомендуют передвигаться спиной вперед, как и при стандартном перекапывании земли. Опорная площадка со вспомогательными вилами устанавливается на землю. Задний упор лучше дополнительно фиксировать ногой во избежание горизонтального смещения всего приспособления. Рабочие вилы под углом около 60-70 градусов внедряются в почву, и выполняется нажим  на рабочую рукоятку (черенок).

В результате описанных выше действий часть почвы, ограниченная зубьями, начинает движение вверх. При встрече с дополнительными зубьями вспомогательных вил происходит дополнительное дробление почвы и ее удержание. Это способствует отсутствию перемешивания грунта и его качественному рыхлению.

Изготовление чудо-лопаты своими руками

В дачных магазинах уже появляются в продаже описанные выше чудо-лопаты. Стоимость приспособления начинается от 1000 рублей, что ограничивает спрос на них у рядового покупателя. При этом, имея минимальный перечень оборудования и материалов не сложно изготовить его самостоятельно.

Для работы будут необходимы:

1. круглая или профилированная труба из стали сечением (диаметром) 20-25 мм.;
2. пруток круглого сечения диаметром 8-10 мм. (можно использовать арматуру) около 2 м.п.;
3. кусок стальной трубы диаметром 40 мм длиной 200 мм;
4. стальной лист толщиной 2 мм размером 20х20 см;
5. болгарка с диском по металлу;
6. дрель с набором сверл;
7. сварочный аппарат.

Начнем изготовление с опорной рамки. Ее удобно сделать из круглой или профильной стальной трубы сечением не менее 20х20 мм.

Выгните дугой или сварите из отдельных деталей А-образной формы рамку размером в плане 460х800. Поперечину присоедините сварным швом. В ней через каждые 5 см просверлите отверстия диаметром 8 мм под углом 20 градусов к плоскости опоры. В отверстия установите обрезки стальных стержней длиной 200 мм каждый и закрепите сварным швом. В верхней части опоры приварите Т-образный упор, расположенный под углом 120 градусов к раме.

Существует еще один вариант изготовления опорной площадки чудо-лопаты. В нем упор для ноги расположен в одной плоскости с опорой, а вспомогательные зубья имеют небольшое расстояние от почвы, обеспечиваемое изгибом передней части рамки.

Какой вариант выбрать для приспособления зависит только от вас. Далее из куска стальной трубы и нескольких стержней изготовим рабочие вилы, соединив их с использованием сварки. Зубья лучше изготавливать не прямыми, а слегка отогнутыми в передней части. Их можно вваривать в просверленные отверстия или присоединить к одной из граней стального профиля, предварительно слегка заточив рабочие части на наждаке. Для крепления черенка с противоположной от зубьев стороны трубы приварите предварительно расплющенный с одной стороны обрезок трубы диаметром 40 мм.

Обеспечить шарнирное соединение помогут треугольные ушки с отверстиями, присоединенные к рабочим вилам.

Такие же ушки следует приварить и к опорной рамке, распределив их напротив упора.

Расстояние и расположение обеих пар креплений должно обеспечивать работоспособность приспособления и равное расстояние между зубьями. В качестве рабочей оси можно использовать шпильку с резьбой М10 или аналогичный болт с гровер шайбой и гайкой.

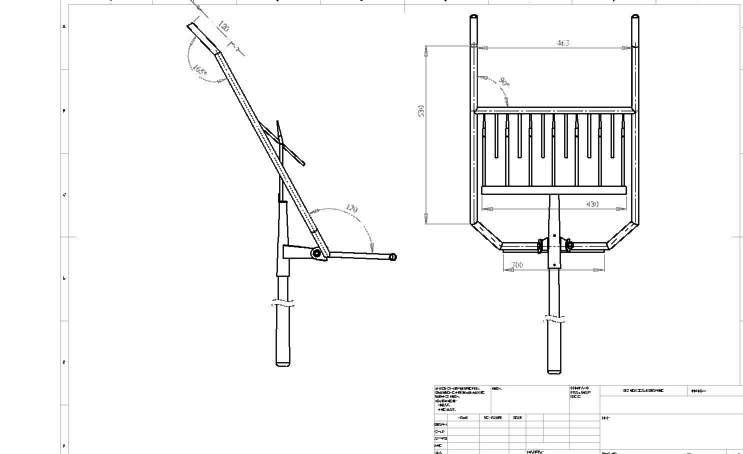

Для домашних мастеров, имеющих инженерное образование или не забывших школьный курс черчения предлагаем набор чертежей для изготовления чудо-лопаты своими руками с указанными размерами.

Для лучшего чтения чертежей можете их увеличить.

Воспользовавшись нашей инструкцией, каждый садовод легко изготовит подобное устройство и сможет использовать его уже весной при обработке своего участка.
