Талреп кольцо-кольцо: предельные нагрузки , виды, устройство

Различные приспособления, изготавливаемые в настоящее время, призваны облегчить выполнение тех или иных видов работ. Сегодня поговорим об одном из распространенных натяжных инструментов, имеющих непривычное многим обывателям название – талреп.

Устройство талрепов

Изначально слово «талреп» имеет голландское происхождение. Приспособление это применяется для стягивания различных тросов, проводов и т.п. Широкое использование талрепа было связано и с натяжением корабельных снастей.

Принципиальная схема данного стяжного устройства представлена тремя основными элементами. Первый из них – корпус (кольцо), имеющий открытое или закрытое исполнение и два соосных отверстия с резьбой, расположенных друг напротив друга.

Для обеспечения работы приспособления обязательным условием является наличие разнонаправленной резьбы – левой и правой.

Второй и третий элементы устройства винтового зажима – резьбовые стержни, имеющие на концах те или иные варианты зацепов, к которым и осуществляется крепление стягиваемых канатов, проводов, лент и т.п. Аналогично резьбе в отверстиях корпуса, резьба на винтах так же должна быть разнонаправленной. Так что сборка одного талрепа из двух поврежденных может быть проблематична.

Из зацепов, используемых в талрепах, встречаются следующие виды:

1. крюки (гаки);
2. кольца (петли);
3. вилки.

В зависимости от назначения могут быть различные комбинации зацепляющих приспособлений в различных талрепах.

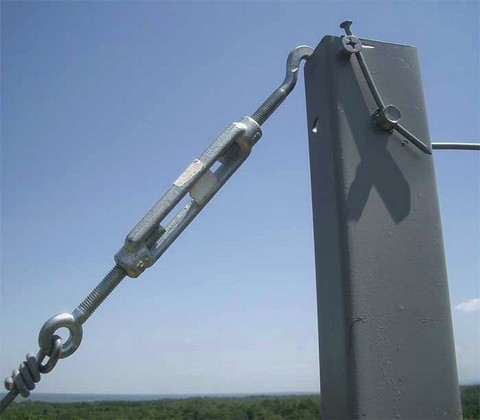

Принцип работы винтового стяжного приспособления основан на встречном движении винтов при вращении корпуса. Это обеспечивается наличием разнонаправленной резьбы. При необходимости ослабления стяжки корпус вращают в противоположном от рабочего направлении. При небольших нагрузках и размерах диаметров стержней движение корпуса может осуществляться вручную. При возрастании нагрузки применяют различные рычажные приспособления – стальные стержни различного диаметра или специальные вилковые зацепы.

Диаметры резьбовых стержней, применяемых в талрепах, сильно варьируются и зависят от предполагаемой рабочей нагрузки. Стяжки с тонкими деталями выдержат небольшие усилия, более толстые способные удерживать ванты автомобильных мостов.

Применение различных видов талрепов

Многообразие зацепных приспособлений призвано значительно расширить использование винтовых стяжек. Выбор того или иного зацепа напрямую зависит от условий работы и назначения конкретной пары винтов.

В случае наличия на конце закрепляемого троса крюка могут быть применены все варианты зацепов. При наличии петли наиболее удобны крюк или вилка со съемной перемычкой. Во избежание выскальзывания рабочего стержня из гнезда он дополнительно оснащается проволочной чекой, которую необходимо фиксировать до начала натяжения.

Чаще условия крепления требуют использования разноименных зацепов в одном талрепе. Исходя из этого, следует приобретать новое приспособление при изменении условий работы, а не приспосабливать имеющееся под все виды работ.

Все талрепы выпускают в коррозионностойком варианте с металлическим покрытием. Корпус может изготавливаться как открытым, так и закрытым.

Второй вариант более приемлем в местах возможного контакта приспособления с различными металлическими деталями и инструментами, способными привести к деформации резьбы на стержнях.

Талреп кольцо-кольцо, предельные нагрузки

Одним из видов винтовых стяжек является талреп, имеющий на обоих винтах кольцевые наконечники.

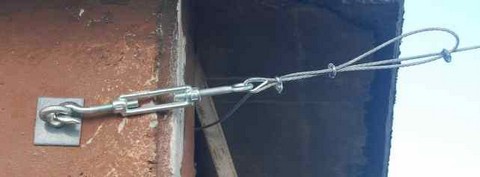

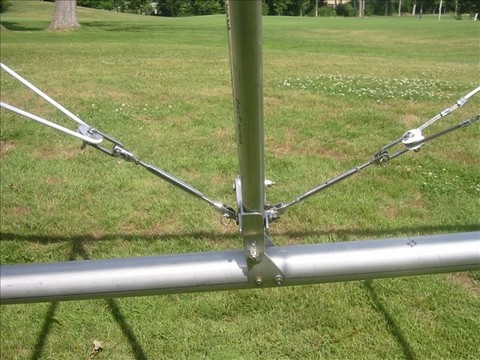

Подобный вид, как и другие, не рекомендуется применять при подъемных работах. Их назначение – натягивание тросов и такелажных лент при фиксации конструкций в строительстве или грузов на транспорте.

Талрепы кольцо-кольцо (петля-петля) принципиально не отличаются от приспособлений других видов. Основным материалом для их изготовления является углеродистая сталь. Готовые детали дополнительно оцинковывают, так как основная работа стяжек осуществляется на открытом воздухе, что может привести к их коррозии.

Для разграничения по рабочей нагрузке талрепы кольцо-кольцо определенным образом маркируются. Основными показателями марки служат диаметр резьбы и предельный ход винтов, определяющий величину сжатия. Встречаются приспособления со стержнями от 5 мм, выдерживающие нагрузку в 400 кг, до 32 мм и предельными нагрузками в несколько десятков тонн.

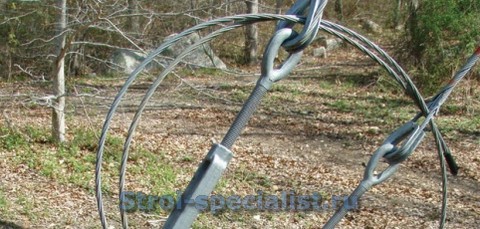

Талреп кольцо-кольцо

Ход винтов зависит от длины корпуса, поэтому при равном диаметре винтов талрепы могут иметь насколько модификаций.

При использовании приспособления в заведомо напряженных режимах работы необходимо выбирать сварные кольца. Этот аспект значительно повышает «выносливость» стяжки и обеспечивает высокое качество работы и безопасность. Во избежание разрушений и деформации стержней категорически не рекомендуется подвергать талрепы боковым (неосевым) нагрузкам. В случае малейшей деформации какой-либо из деталей зажим следует немедленно ослабить и заменить дефектный узел.

Для безопасности работы необходимо внимательно исследовать любой из вновь приобретенных талрепов, а так же приспособления, проработавшие длительный период под нагрузкой. Особое внимание следует уделить следующим характеристикам:

качество резьбы – она должна иметь правильную треугольную форму с полными вершинами; трапециевидность вершин резьбового профиля влечет замену деталей или всего приспособления; категорически не допускается отсутствие одного или нескольких витков резьбы как на стержнях винтов, так и в отверстиях корпуса.

качество корпуса – поскольку корпус воспринимает передаваемые ему нагрузки, образование мельчайших трещин и сколов может привести к непоправимым последствиям;

ход винтов – необходимо «на холостом ходу» убедиться в легкости хода винтов, их легком закручивании и вывинчивании, чрезмерные нагрузки при заклинивании резьбы могут привести к ее дефектам и разрушению.
