Дымогенератор для холодного копчения своими руками: назначение, принцип работы, изготовление

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Назначение и использование дымогенератора

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

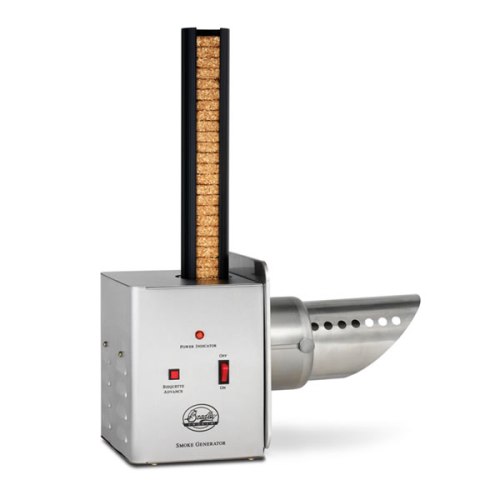

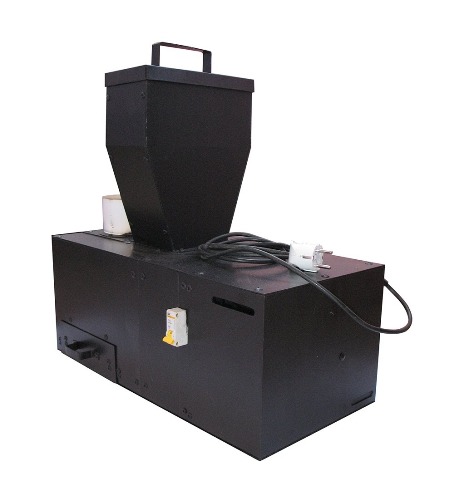

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Видео по теме

Строение дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Далее в центре сверлим отверстие диаметром 18-20 мм с помощью сверлильного станка или электродрели.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее отгибаем вырезанные «язычки» так, чтобы они плотно входили в меньшую банку.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

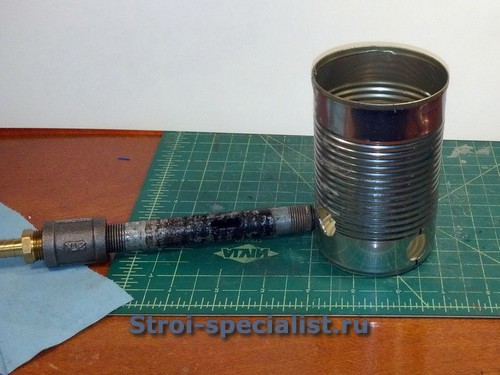

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

• Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
• Полудюймовый сгон;
• Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
• Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

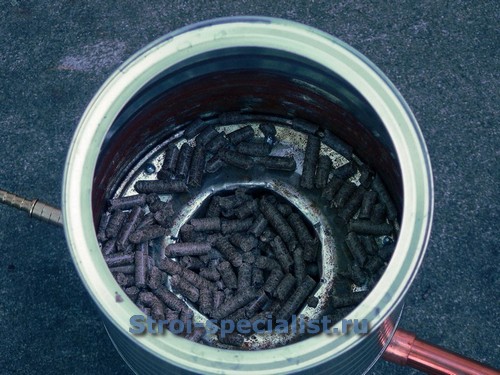

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

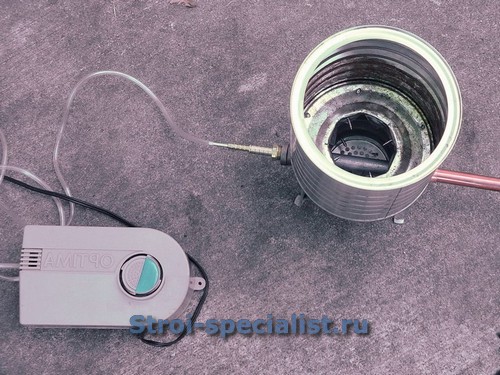

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

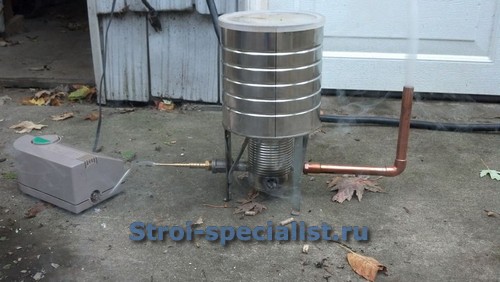

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

Видео по теме

Испытание дымогенератора

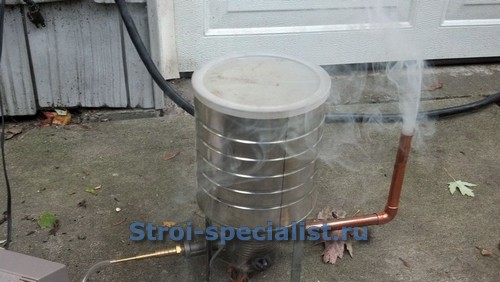

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

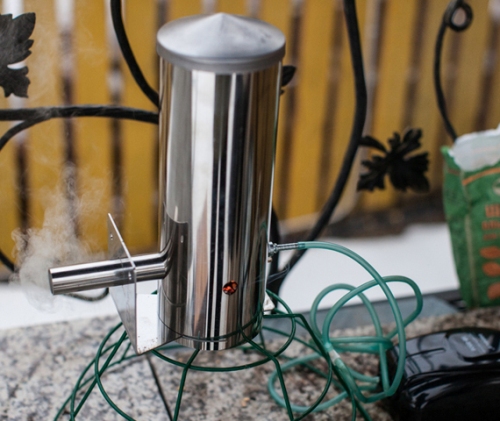

Петр Викторович Демин  прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

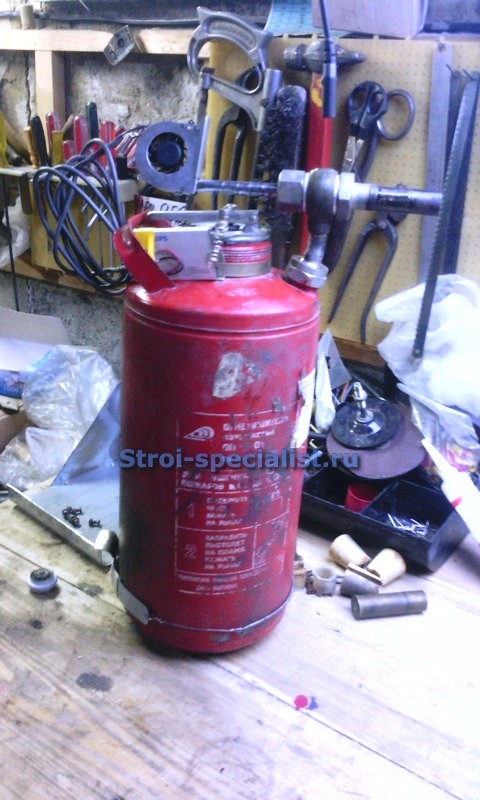

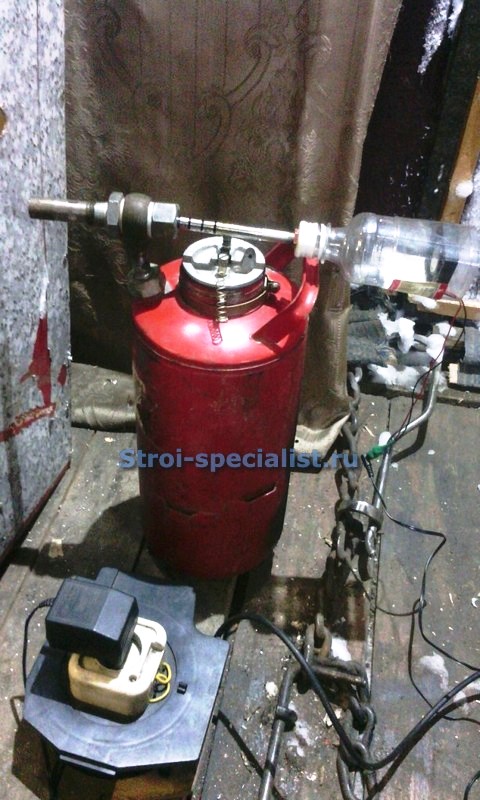

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

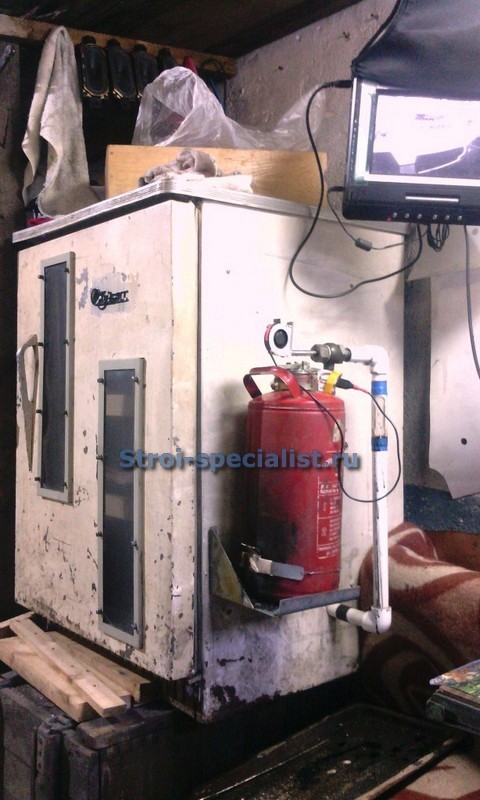

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»
