Устройство деревянного перекрытия между этажами — реализация своими руками

Лет 30 назад чуть ли не эталоном междуэтажного перекрытия являлась железобетонная панель-пустотка. Для того чтобы использовать именно ее, просчитывались стены на прочность, хлипкие – дополнялись всякого рода армопоясами, снижающими теплопроводность. Даже размеры помещений проектировались с учетом ее типоразмеров, а уже под них подгонялись габариты мебельных гарнитуров и кое-что другое. Деревянные перекрытия считались чуть ли не анахронизмом.

Но время, когда бетонные клетки перестали согревать не только душу, но и тело, неумолимо приближалось. Выросла стоимость газа – задумались об энергосберегающих строительных технологиях. Подорожало горючее – с ним и технология применения ж/б панелей. Но появились новые виды перекрытий: с использованием СИН-балок, металлического профнастила, керамических блоков т.п. Наряду с этим повсеместно вернулась технология устройства  деревянных перекрытий, легко реализуемая своими руками. В первую очередь это относится к индивидуальному строительству и его, приобретающему все большую популярность виду, – каркасному домостроению.

Разновидности деревянных межэтажных перекрытий

По конструктивному исполнению деревянные междуэтажные перекрытия подразделяются по типам:

• балочное;
•  ребристое;
•  ребристо-балочное;
•  панельное.

Выбор того или иного типа перекрытия осуществляется с учетом длины пролета между несущими стенками, расчетными нагрузками на него, видом каркаса т.п. Так балочные перекрытия устраивают при длине пролета в основном до 6 м., ребристые и панельные – не более 5 м. В первую очередь это обусловлено сортаментом древесины и простотой технических решений. Справедливости ради нужно заметить, что современные строительные технологии предлагают решения, позволяющие увеличить ширину пролета междуэтажного перекрытия до 12 – 15 м. И мы о них, конечно же, расскажем, но в этой статье будем в первую очередь исходить из более обыденных потребностей индивидуальных застройщиков.

Балочное  перекрытие между этажами

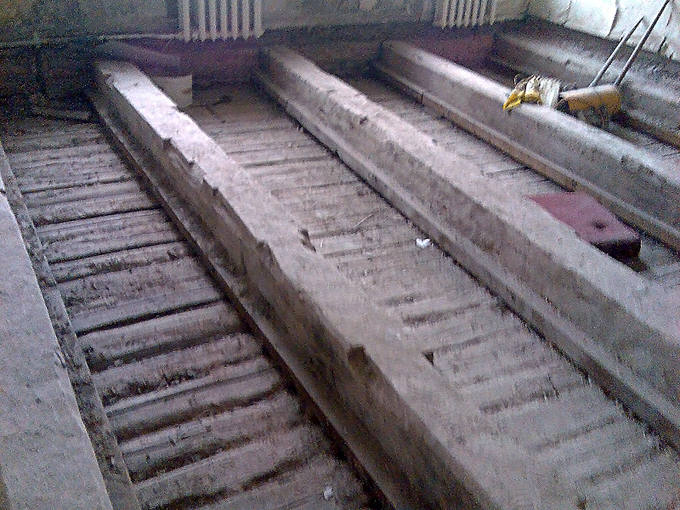

Это самый простой вид деревянного перекрытия. Именно он чаще всего встречается в домах, уже отметивших свой столетний юбилей. При этом зачастую их кирпичные стены претерпели к этому моменту не одну реконструкцию, а перекрытия приросли лишь несколькими сантиметрами шпаклевки и краски, продолжая исправно выполнять свою основную функцию. Такое перекрытие не только долговечно, но и надежно. Легко, и даже интуитивно, просчитывается, незамысловато в исполнении.

Для правильного расчета балочного перекрытия советуем воспользоваться одним их десятков интернетовских онлайн-калькуляторов, который выдаст все параметры деревянных балок в зависимости от ваших условий, вида и сорта древесины.

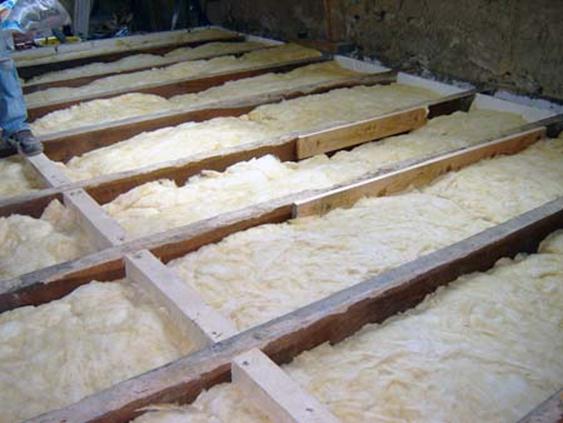

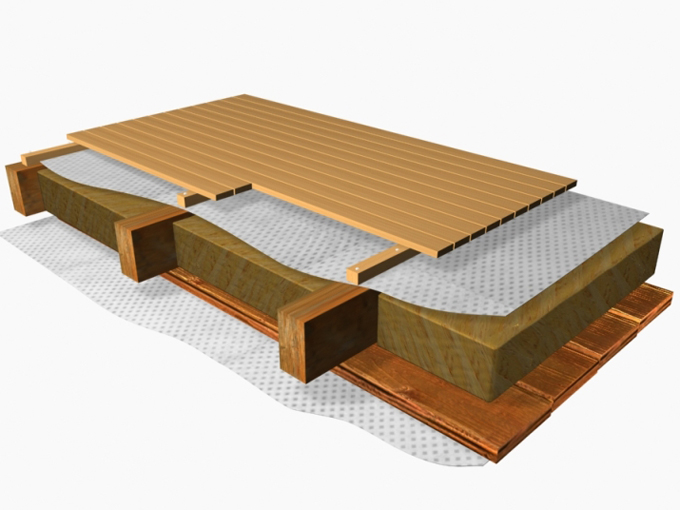

А вот конструктив, предусматривающий покрытие, заполнение и подшивку – выбирайте сами. Зачастую именно выбранный тип утеплителя (он же звукоизолятор) диктует некоторые условия исполнения вашего перекрытия. Так, если в его качестве выбрана любая из ват, включая эковату, опилки или подобные им, влагопоглощающие материалы, наличие влагонепроницаемой пленки под верхним слоем перекрытия – обязательно. Также не лишним будет наличие зазоров между слоями для циркуляции воздуха с целью отвода излишней влаги.

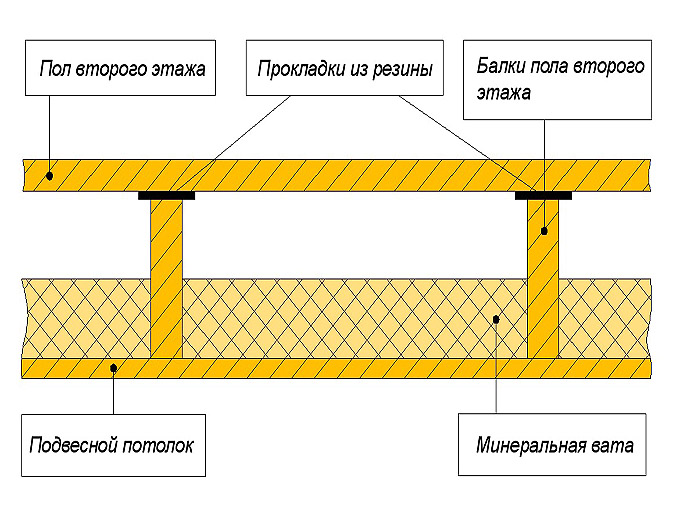

Для устранения эффекта звукопередачи по верхней плоскости балок будет полезным прокладка звукоизолирующих лент (резины, толстого вспененного полиэтилена прочее). Нижняя подбивка может быть финишным покрытием потолка – вагонка, фальш-брус, пластиковые панели, гипсокартон т.п., а может быть выполнена и черновой доской в случае установки натяжного или подвесного потолка.

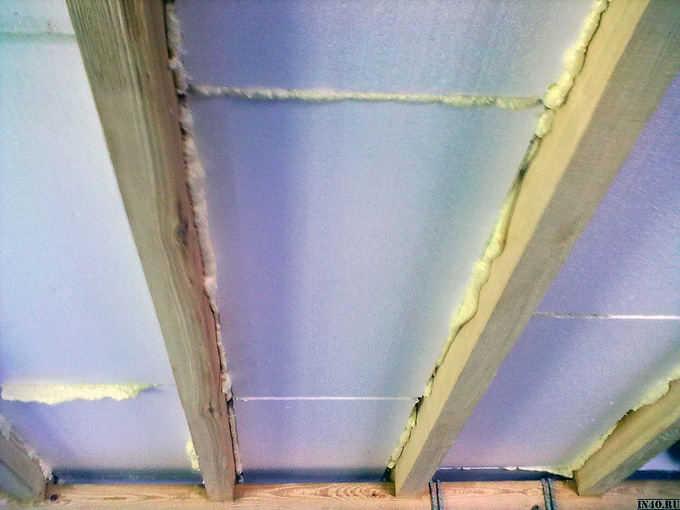

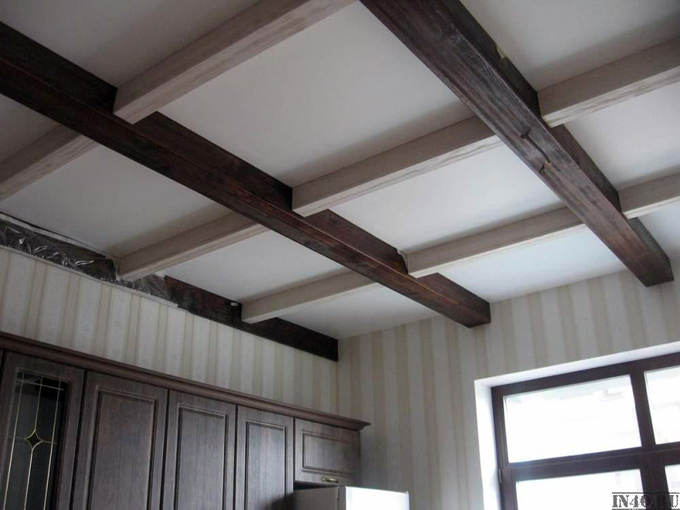

Если толщина выбранных балок позволяет, и это не противоречит дизайну помещения, то они, при укладке утеплителя в верхней части пирога перекрытия, могут стать элементом отделки. Для этого к ним сбоку на определенной высоте крепятся бруски, формирующие ложе для материала заполнения и потолок.

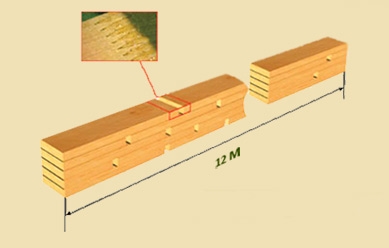

Половое покрытие при балочном устройстве перекрытий, производится на лагах, укладываемых по балкам с шагом и параметрами, предписываемыми тому или иному его виду. Именно такой способ деревянного перекрытия, как самый старый и технологичный приобрел наибольшее число инноваций. В первую очередь это касается самих балок. Самым простым способом усилить их, увеличив тем самым ширину перекрываемых пролетов, стало изготовление клееных конструкций большого сечения. При этом из досок, их составляющих, вырезаются большие сучки и другие элементы, ослабляющие древесину. При изготовлении такой балки может сразу задаваться определенный обратный изгиб, компенсирующийся весом самой балки, весом перекрытия и принимаемых им нагрузок.

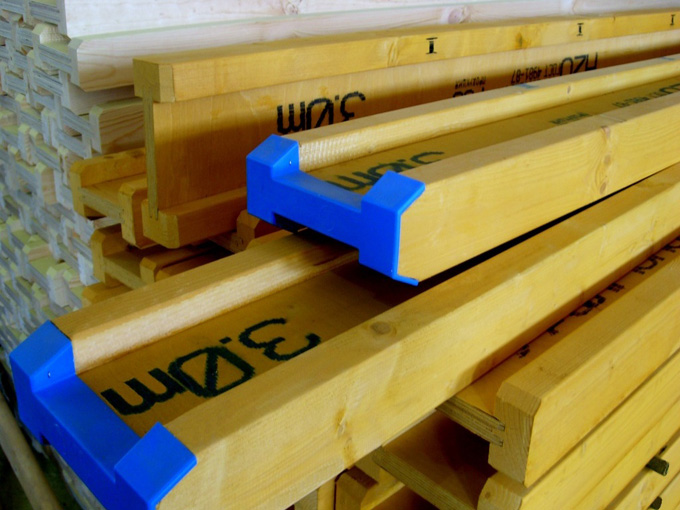

Понятно, что современные полиуретановые клеи и несложные стяжные приспособления позволяют легко изготовить подобные балки и в домашних условиях. Только сращивать по длине, как показано на фото выше, без специального оборудования не получится. Но некоторые другие балки, использующихся в современном деревянном перекрытии, могут быть выполнены в домашней мастерской с использованием ручного электроинструмента или циркулярной пилы с набором фрез.

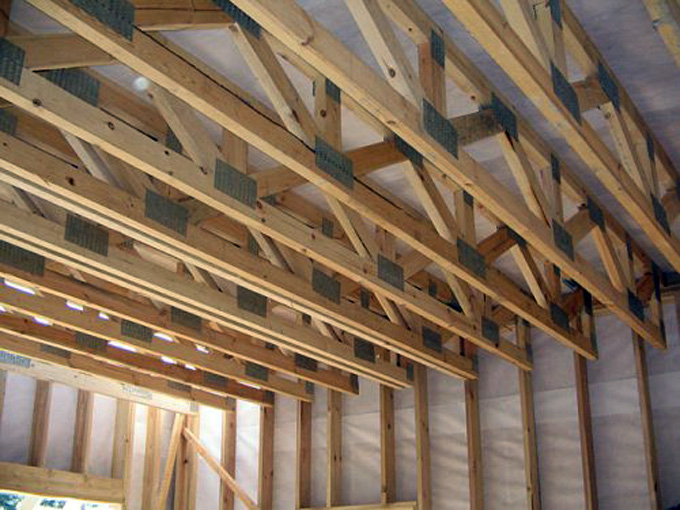

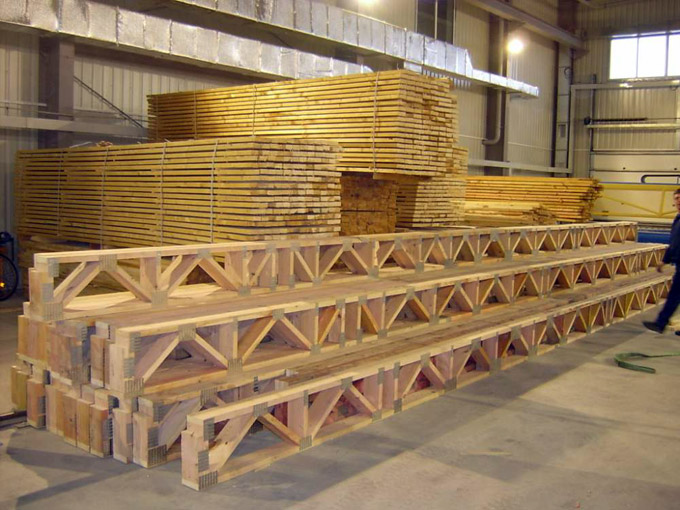

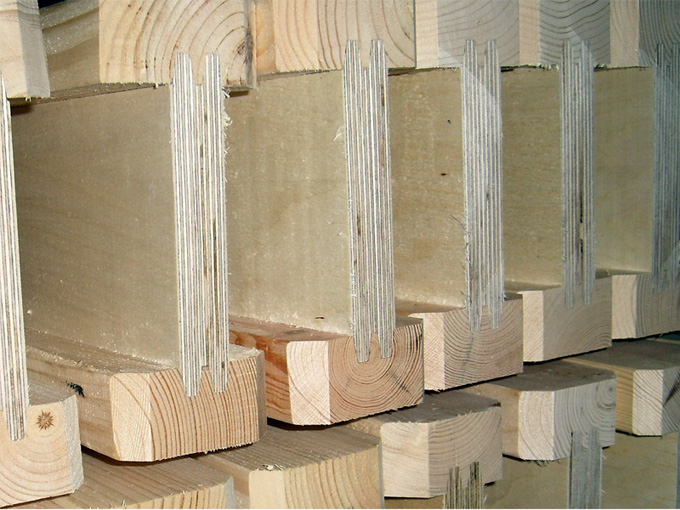

Большой интерес для самостоятельного изготовления представляют балки с применением готовых металлических элементов.

Вот только расчет подобных балок произвести самостоятельно весьма проблематично. Из опыта можем сказать, что их несущая способность либо такая же, либо ненамного уступает цельнодеревянной балке аналогичного сечения, но очень зависит от качества работ по ее изготовлению.

Поэтому, если возьметесь за самостоятельное изготовление составных многоэлементных балок для своего дома, сравните ее прогиб под грузом с аналогичной деревянной балкой.

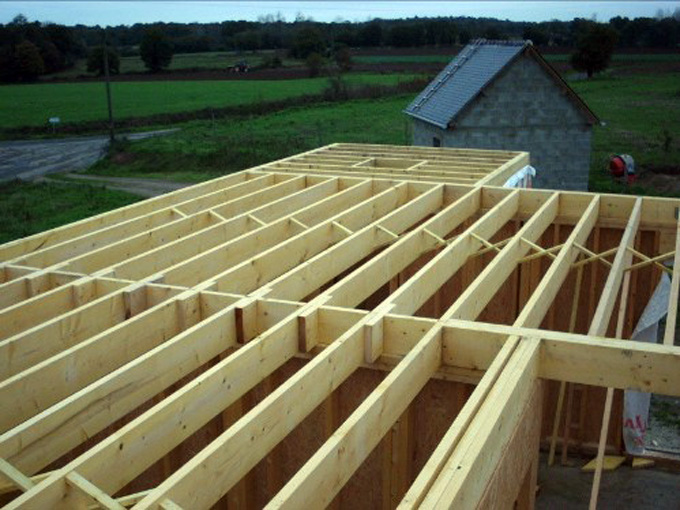

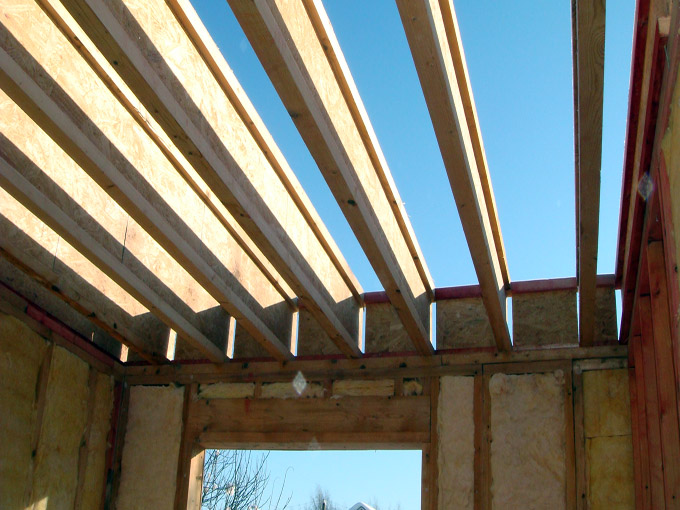

Ребристое перекрытие

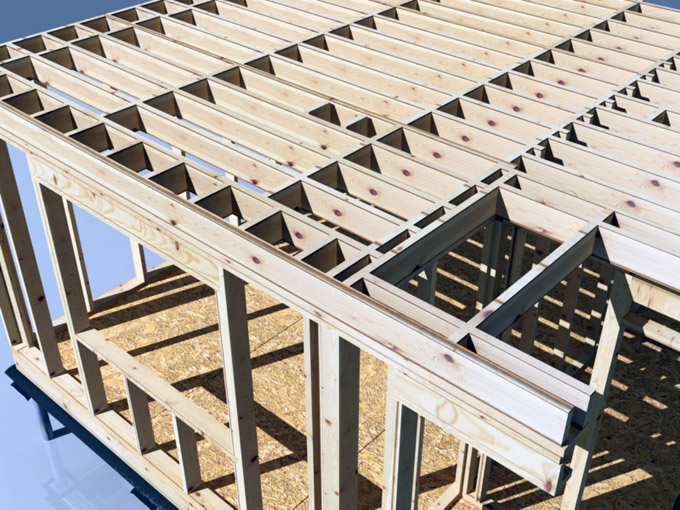

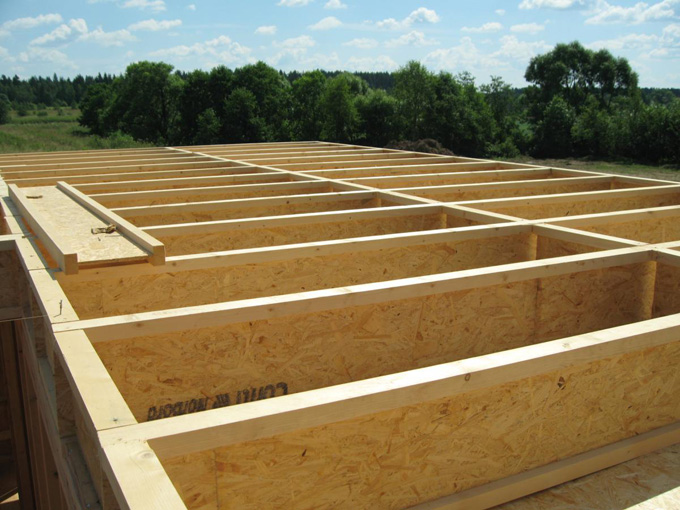

Этот вид деревянного перекрытия можно рассматривать, как облегченный вариант балочного. Причем облегченный он не по весу или выдерживаемым нагрузкам, а только по простоте монтажа. Одно дело таскать по междуэтажному перекрытию, а значит на определенной высоте, тяжелые балки, другое – легкие доски небольшого сечения. При этом суммарно количество дерева не уменьшится. Просто вы чаще уложите более тонкие элементы перекрытия.

Максимальный пролет при таком виде перекрытий между этажами не должен быть более 4,5 м без существенной потери его несущей способности. Это вовсе не значит, что доски сечением 200 x 70, уложенные с шагом в 300 мм не смогут обеспечить 6-метровое перекрытие. Да оно выдержит и небольшого слона, но при этом все же будет иметь излишнюю подвижность. Если вас это не смущает – можете делать. Расчет количества и сечения досок ребристого перекрытия произведите при помощи того же онлайн калькулятора.

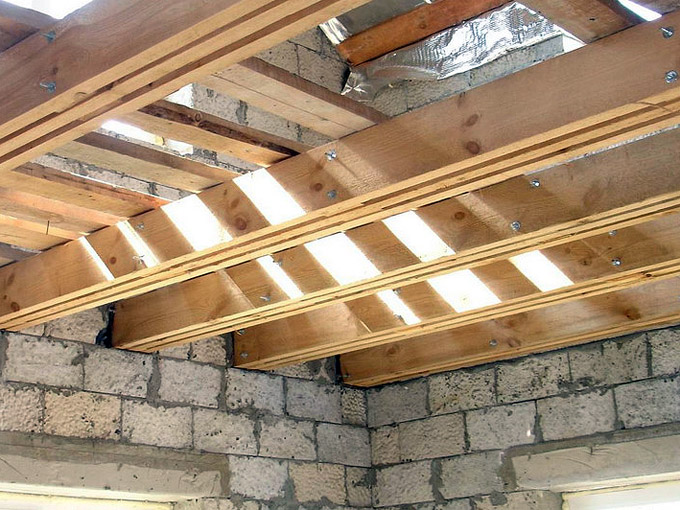

Во избежание продольных деформаций досок, их через определенные промежутки дополнительно раскрепляют деревянными коротышами или рейками, равными по длине шагу укладки, либо крест-накрест металлическими или пластиковыми лентами. Хорошо раскрепленные ребра перекрытия, выполненные из сухой древесины, позволят в качестве потолка использовать гипсокартон даже без дополнительных элементов крепления.
Шаг ребер вы можете подогнать под вид полового покрытия, избежав таким образом необходимости укладки лаг. Все это естественно снизит общую стоимость перекрытия. Из личного опыта можем сказать, что наиболее рациональным видом покрытия для этой системы есть половая шпунтованная доска. Она очень хорошо перераспределяет нагрузки на соседние ребра, делая перекрытие более устойчивым к их динамическим составляющим, уменьшая его подвижность.

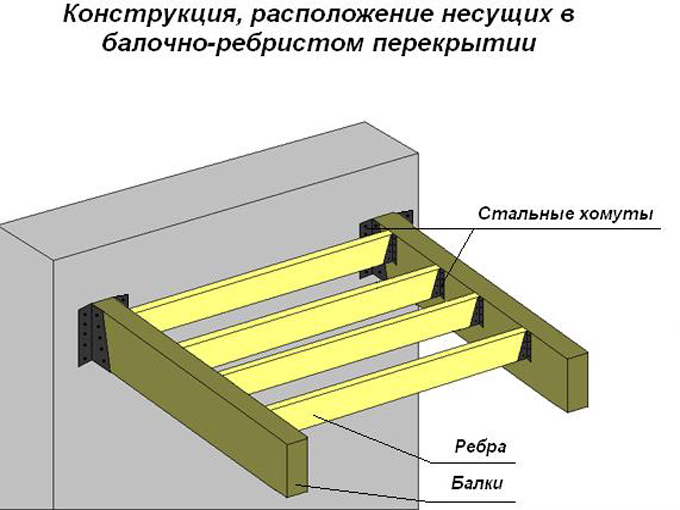

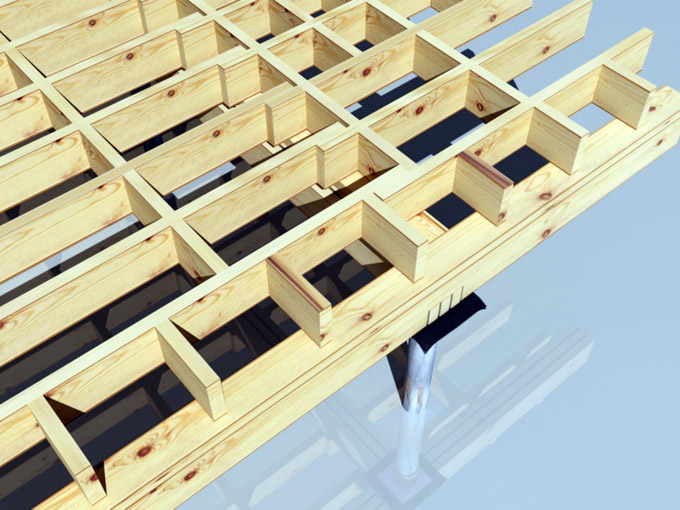

Ребристо-балочное перекрытие

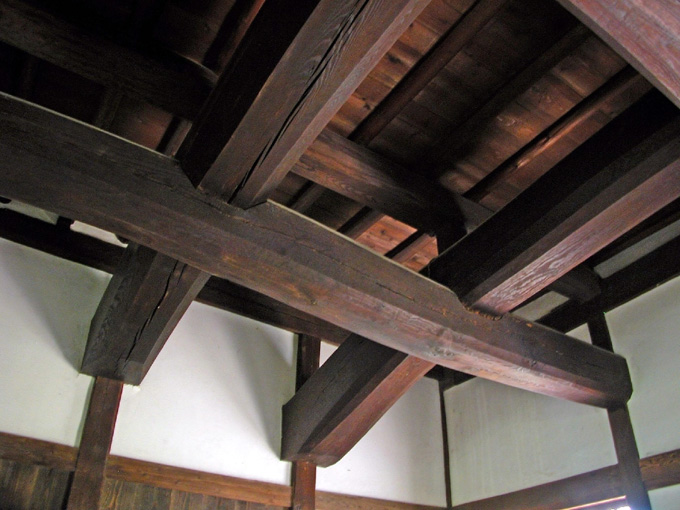

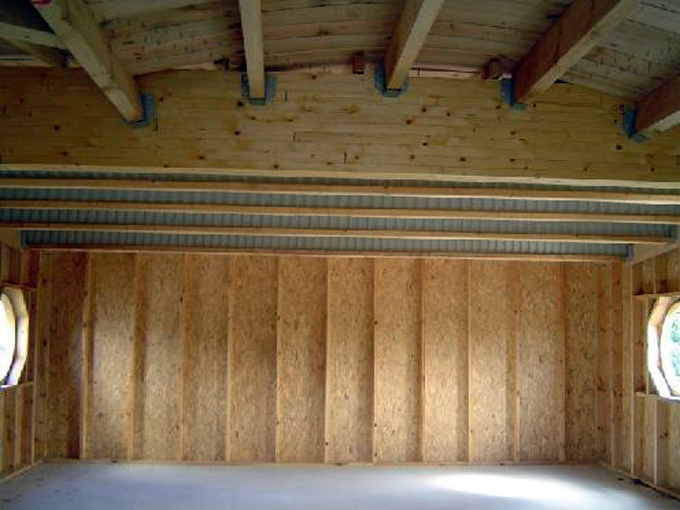

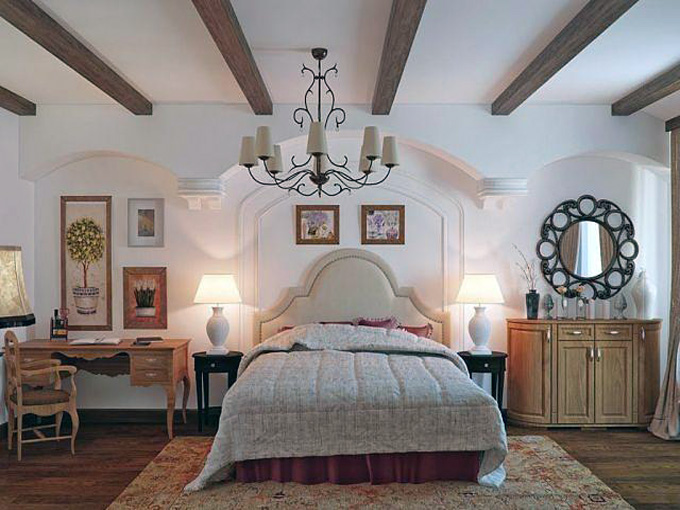

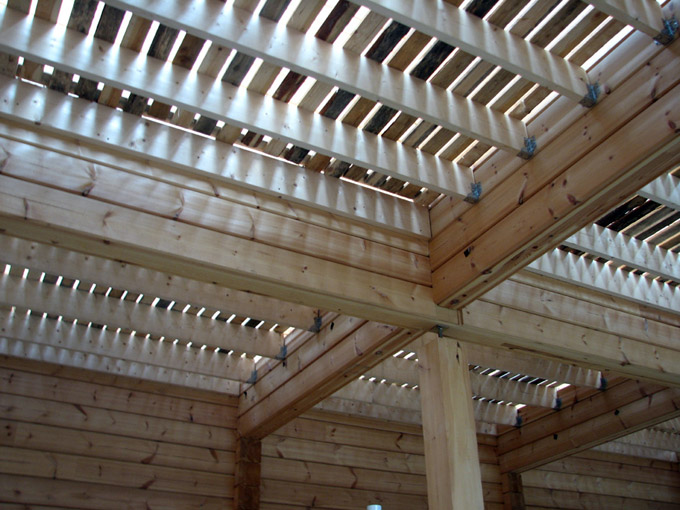

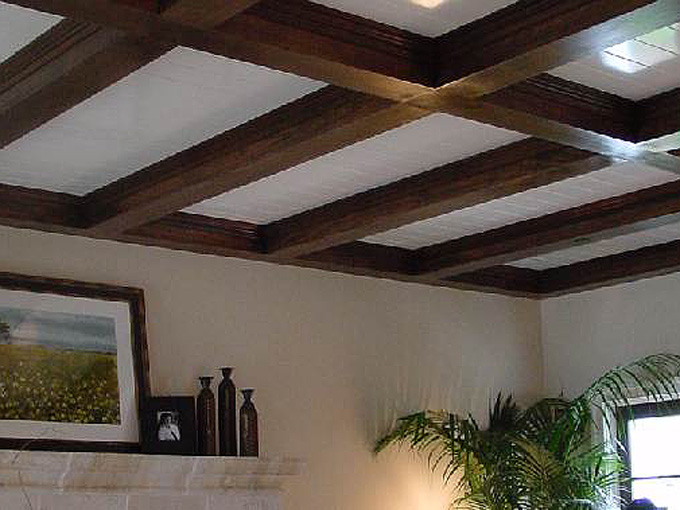

Очевидно, что использование такого вида перекрытия рационально при больших пролетах между несущими стенами при уменьшении его суммарной толщины. Также, если хочется получить стилизацию под старину с выступающими балками, этот вид перекрытия станет для вас наиболее интересным.

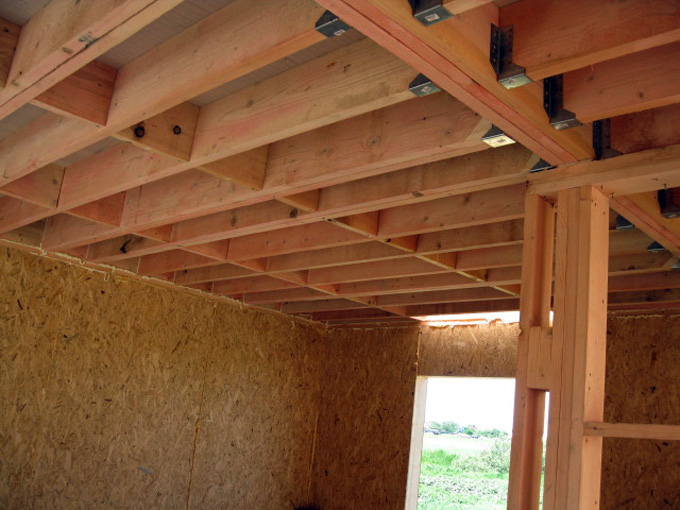

При изготовлении такого перекрытия желательным будет использование специальных металлических крепежных элементов, которые существенно повысят его жесткость и надежность, увеличив, увы, также и его стоимость. Но эта шкурка стоит вычинки однозначно.

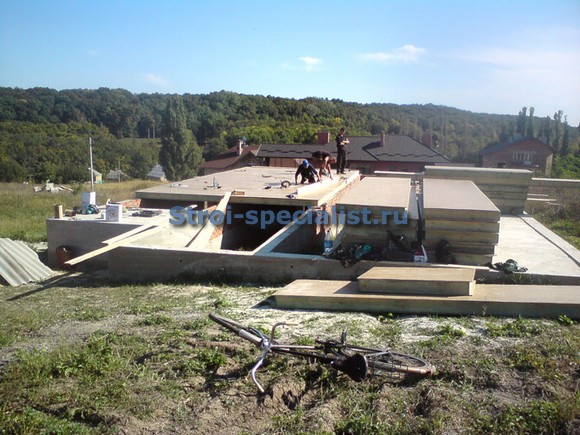

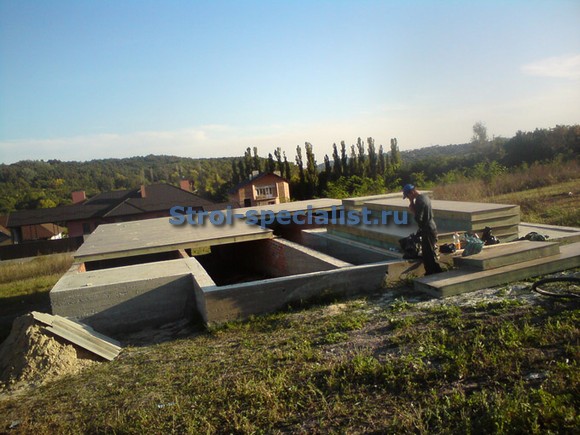

Панельное перекрытие между этажами

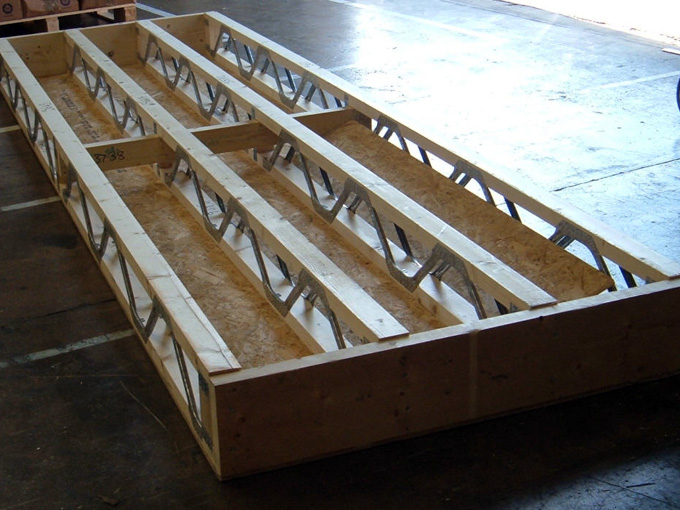

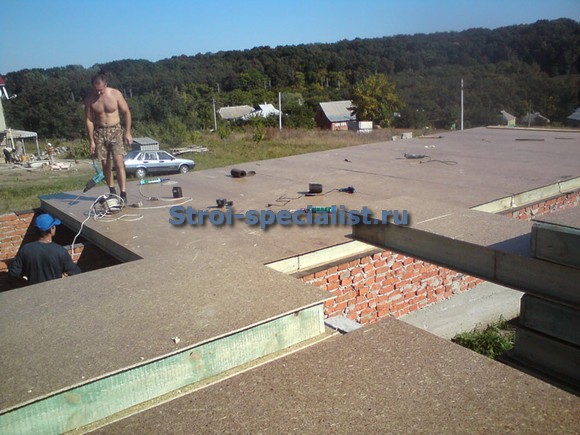

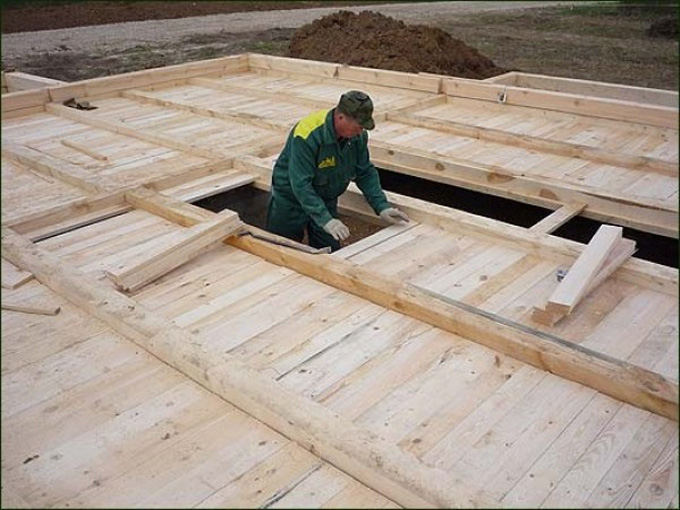

При использовании укрупненных элементов для возведения каркасного дома, таких как СИП-панели или им подобные, есть прямой смысл применения деревянных панелей перекрытия. Если у вас есть место для изготовления таких конструкций своими руками, вы имеете стандартные условия для устройства перекрытий и несколько человек для замены подъемно-транспортных механизмов при монтаже – советуем обратить внимание именно на эту систему.
Расчет количества и размеров монтируемых внутри панели балок, производится так же, как и при описанных выше вариантах перекрытий. Панели в этом случае служат лишь средством переноса части работ с высоты этажа на землю, что явно более удобно и технологично.

Внутри панели могут также быть установлены любые, в том числе и многоэлементные балки. При этом их длина может быть ограничена только здравым смыслом и способностью ваших монтажников к их перемещению вручную. Как правило, их максимальная длина ограничивается 6,25 м при ширине 1,25 м, что обусловлено экономностью раскроя ОСП и в полной мере обеспечивает выполнение наиболее часто выдвигаемых требований к устройству междуэтажных перекрытий в современных каркасных домах.
