Устройство нижней обвязки и пола в каркасном доме

Часто бывает, что при возведении каркасного дома нижнюю обвязку используют для создания плиты пола. В большинстве случаев это не только рационально, но и способствует серьезной экономии средств и времени без ущерба прочности и функциональности здания. Иногда нижней обвязки в каркасном доме не существует вообще. В большинстве случаев это бывает при ленточном фундаменте и канадско-американском способе возведения каркаса или каркасно-панельном варианте, когда пол формируется из укрупненных конструкций. Но обо всем по порядку.

Когда без нижней обвязки не обойтись

Без нижней обвязки не обойтись, если у вас свайный или столбчатый фундамент или вы решили возвести легкую постройку на скатах, засыпанных песком. Также в большинстве случаев она будет необходима и при установке малой архитектурной формы на брусах или железобетонных ригелях.

В этих случаях она нужна для того, чтобы связать разрозненные элементы фундамента в единое целое и распределить нагрузку от дома на весь фундамент. Также, правильно выполненная нижняя обвязка предотвращает возможное осевое смещение столбов или свай в нестабильных грунтах.

Отсюда и основные требования к ней:

• высокое качество пиломатериала – минимальная сучковатость, однородность, точная размерность, влажность (желательно не выше 16%);
• надежность и крепость взаимного соединения всех ее деталей;
• высокая геометрическая точность;
• обеспечение гидроизоляции от элементов фундамента;
• качественное крепление к фундаменту;
• хорошая противопожарная и антибактериологическая обработка.

Иногда нижнюю обвязку выполняют из металлического профиля большого сечения – швеллера, двутавра, профильной трубы.

Но делать это можно только при небольших расстояниях между сваями фундамента. При кажущейся надежности металлического профиля, есть две особенности, мешающие широкому его применению в этом качестве:

• больший, чем у дерева, провис под собственным весом при сопоставимых габаритах;
• наличие возможной остаточной деформации.

Так, деревянная балка после снятия достаточно большой точечной нагрузки возвращается к первоначальной своей геометрии, а металлическая может и не вернуться. А при этом еще и разница в цене от 15 до 25 раз, в зависимости от выбранного профиля.

Как делать нижнюю обвязку

Из чего ее делать мы частично разобрались. Во всяком случае, предложили вам использовать для этого древесину. Остается уточнить, что предпочтительнее, чтобы это была древесина хвойных пород (сосна, ель, кедр, лиственница). Это может быть цельный брус размерами от 100 х 100 до 200 х 200 или пакет проклеенных и скрепленных между собой досок.

Последний вариант явно дороже, но при этом практически полностью предотвращается возможный изгиб и кручение, а для легких строений это впоследствии может стать проблемой. Но, если вы будете выбирать из достаточно просушенного дерева, то подобных вопросов у вас возникнуть не должно. А обработку антисептиком и антипиренами составных балок лучше произвести с каждой доской отдельно, до сборки.

Немаловажным фактором надежности, при выполнении нижней обвязки, является правильное выполнение соединений балок. Обычно для этого следующие виды соединений:

А при необходимости сращивания балок по длине:

К бетонным, кирпичным или блочным фундаментным столбам лучшим креплением нижней обвязки есть анкерное крепление. При бетонировании резьбовые шпильки лучше закладывать сразу, в остальных случаях использовать анкерные болты 12 – 14 мм достаточной длины, чтобы входил в тело столба на 80 – 100 мм.

К оголовкам свай нижнюю обвязку нужно крепить либо болтами с шайбами от М12 насквозь, либо использовать нарезанные шпильки того же диаметра. После произведения крепления рекомендуем обработать их праймером для предотвращения коррозии. Опять-таки – а вдруг вам захочется перевезти свой домик в другое место. К слову сказать, именно каркасные дома наиболее пригодны для такой процедуры, благодаря своей легкости и мощным пространственным связям.

Для надежности балки между собой можно дополнительно скрепить строительными скобами, прорезав канавки углубления, чтобы они не выступали над поверхностью обвязки.

Также можно использовать стальные уголки, полосы, прочие крепежные элементы, в достаточно большом ассортименте представленные на строительном рынке. Для гидроизоляции лучше всего использовать рубероид, толь, битумные мастики и праймеры.

Нижняя обвязка, как элемент пола каркасного дома

Наиболее рациональным, на наш взгляд, будет использование нижней обвязки для формирования пирога нижней платформы, который будет служить черновым, а возможно и чистовым вариантом пола первого этажа вашего будущего дома.

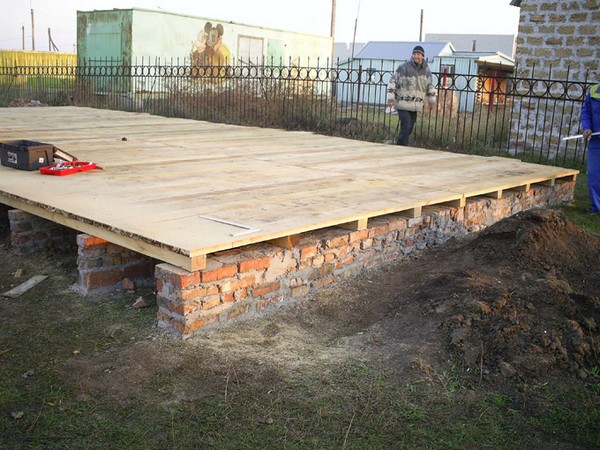

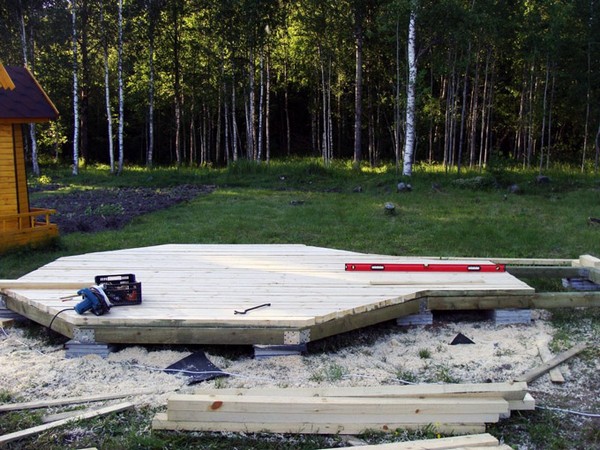

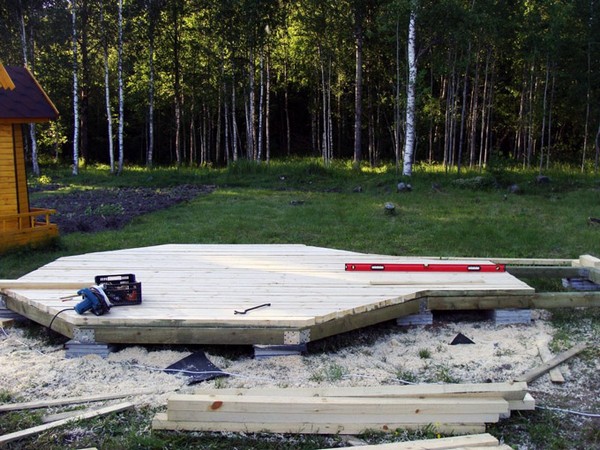

Рассмотрим, как это можно сделать. Самый простой вариант, когда балки обвязки служат лагами будущего пола. Иногда для легких летних каркасных домиков бывает достаточно просто уложить половую доску – и пол готов. Это же подойдет для террас, беседок или других, не отапливаемых помещений. Также подобный пол можно рассматривать, как подготовительный этап для устройства сверху отдельной половой конструкции с утеплителем. Кстати, это не лишено смысла и в случае, когда вы хотите минимизировать звукопередачу по каркасу дома.

Если же вам нужно построить полноценный жилой дом, то вы должны будете уложить в пол не меньший слой утеплителя, чем планируете уложить в его стенах. Иначе ваш пол может стать тем элементом дома, который сведет на нет все ваши старания по энергосбережению. А это для средней полосы России в пенополистироле – от 150 мм, а в базальтовой вате – от 200 мм толщины.

Наиболее простой способ превращения нижней обвязки в теплую платформу, это изначально изготовить балки нижней обвязки в форме латинской буквы «L» и разместить в них лаги в форме перевернутой буквы «Т». Таким образом, у вас образуются замкнутые секции с выступами, в которые вы можете уложить подогнанный по размерам плоский шифер, влагостойкую фанеру, или даже обработанную праймером доску-шалевку, на которые с соблюдением технологии укладки выстилать утеплитель.

Такой пространственный каркас имеет отличную жесткость и великолепно распределяет нагрузки по всей площади фундамента. После этого, чем бы вы его не закрывали в дальнейшем, вы должны уложить слой водостойкого материала, который гарантировано перекроет поступление влаги в пирог пола.

Видео по теме

Свайный фундамент

и устройство обвязки

(громкий звук)

И только проделав все, описанное выше, вы можете выбрать вариант верхнего покрытия. Если вы приверженец традиционных для большинства россиян материалов – укройте ваш пол хорошей шпунтованной половой доской, отциклюйте, прострогайте или отшлифуйте ее, обработайте морилочкой и закрепите качественным палубным лаком. Естественно, часть этих работ произведитe, когда дом будет уже под крышей и со вставленными окнами и дверьми.

Если же вам более близки современные половые покрытия, то уложите сверху гидроизоляционного слоя что-нибудь из разряда ОСП – ЦСП – фанера прочее. Лучше в 2 более тонких слоя со смещением швов, чем в один, но толстый. И получите великолепный черновой пол, готовый к укладке всего, чего душа пожелает.

Единственное, что нужно добавить, – в случае укладки керамической плитки, на поверхность такого пола желательно прикрутить вырубную оцинкованную сетку и уже по ней настилать плитку.

Если же у вас есть помещение, в котором вы сможете изготовить укрупненные конструкции, то мы можем рекомендовать изготовить платформу пола плитами, вмонтировав элементы нижней обвязки и клееные балки, выполняющие функцию лаг, прямиком в них.

Собрать на месте такую конструкцию по системе шип-паз не составит большого труда.

Также в таких панелях, кроме мест их сочленения необходимо оставлять пазы в торцах, чтобы после сборки пола их можно было бы дополнительно скрепить обводной доской по периметру. Соединение таких конструкций производится на полиуретановую монтажную пену, верхние стыки заполняются силиконовым герметиком. К фундаменту панели крепятся по описанной выше схеме, такой же, как и балки нижней обвязки.

Считаем необходимым напомнить вам, что подобные платформы можно монтировать только над вентилируемыми фундаментами со свободной циркуляцией воздуха в подпольном пространстве. В противном случае срок их службы может радикально сократиться.

И напоследок. Если вам понравилась одна из систем нижней обвязки, совмещенной с половым покрытием, вы можете смело использовать ее в качестве междуэтажного перекрытия. Только называться она будет уже – верхней.
