Бензопила Дружба — особенности конструкции, ремонт, переделки из бензопилы

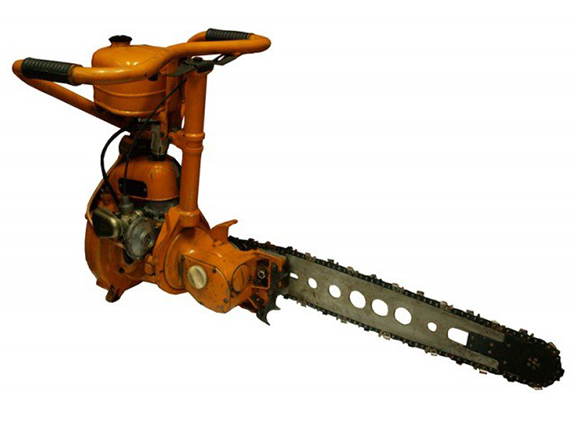

В обилии конструкций и модификаций современных бензопил, советская бензопила «Дружба-4», начавшая свое победное шествие по лесоповалам СССР в далеком 1955 году, просто обязана была затеряться. Но этого не произошло. Она и сегодня пользуется неизменным спросом, а пройдя этап если не реинкарнации, то серьезной модернизации до современной пилы «Урал-2Т-Электрон», выпускается серийно и ныне.

Чем хороша «Дружба-4» и ее главные недостатки

Разработанный для этой бензопилы в 1953 году на запорожском «Прогрессе» двухтактный двигатель МП-1, мощностью 4 л.с., что и дало ей цифру 4 в названии, был, и остается, настолько простым в ремонте и обслуживании, что обеспечил ей успех на долгие десятилетия.

Но не единым двигателем «Дружба-4» заслужила свою популярность. Удобная для длительной работы компоновка, позволяющая вальщику работать стоя, в удобной позе, срезая деревья практически у самой земли, не повторяется ни в одной другой пиле, кроме тех, что являются лишь ее модификациями. А сколько их было? Существенная – реально одна, когда пила обрела новый, более мощный (5 л.с.) двигатель, редуктор с системой смазки пильной цепи и название «Урал». О мелочах, типа формы бака, говорить не стоит. Да и снижение веса, являющегося и на сегодня едва ли самым большим недостатком этой конструкции, с 12,5 до 11 кг, существенным достижением не назовешь.

Пила, получившая золотую медаль на брюссельской выставке 1958 года, выпускалась серийно до конца 90-х годов с небольшими изменениями:

• в 60-х годах было осуществлено изменения крепления ручки;
• в 80-х был заменен карбюратор («Дружба-4А») и установлено электронное зажигание («Дружба-4А-Электрон»);
• в 90-х установлен очередной новый карбюратор («Дружба-4М»).

Следующим этапом собственно и стало создание «Урала», но он – лишь развитие «Дружбы».

Упоминаемые в некоторых источниках иные модификации данной пилы – плод фантазии авторов. Недавно выпущенная пила «Дружба-2» имеет уже традиционную для данного инструмента компоновку, похожую на модели лидеров рынка Штиль и Хускварну, и кроме названия ничем не напоминает легендарную предшественницу.

Достоинства «Дружбы-4»:

1. Удобство работы при валке леса.
2. Высокая ремонтопригодность.
3. Простота конструкции.
4. Невысокая стоимость.

Также среди удачных конструктивных особенностей стоит назвать крепление редуктора при помощи хомута, позволяющее развернуть его под любым углом, что дает возможность располагать пильную шину в горизонтальной плоскости. Простая центробежная муфта сцепления, в которой наружный Г-образный профиль ведущего барабана при увеличении оборотов прижимается к стенкам выступа ведомого, закрепленного на редукторе, обеспечивая передачу крутящего момента.

Недостатки бензопилы:

• Плохая система обеспечения безопасности (отсутствие автоматического тормоза, кнопки «стоп», защиты от вибрации т.п.).
• Съемный стартер, который часто теряется.

• Большой вес.
• Низкое качество запасных частей.

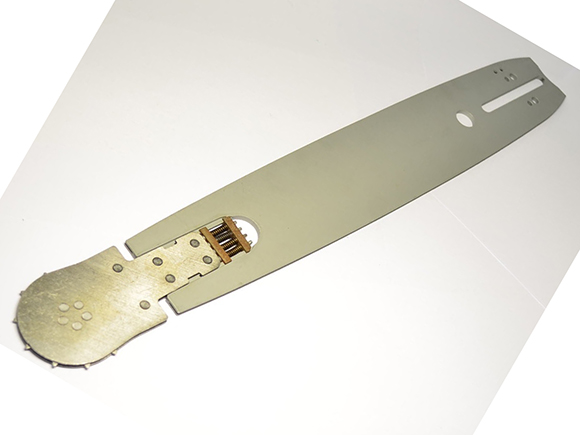

Близкое родство «Урала» и «Дружбы» позволяет активно использовать запчасти от первого на второй. Так пилы производства 60-х годов обретают вторую молодость после установки на них смазываемых редукторов с современными пильными шинами и цепями.

А запчасти к «Дружбе» по-прежнему выпускаются многими производителями и не являются дефицитом.

Тем более что на базе ее двигателя выпускались не только пилы, но и мотопомпы, лебедки, автономные электрические станции и многое другое.

Ремонт и модернизации пилы Дружба

Хоть данные пилы прекратили выпускать на рубеже тысячелетий, их огромное количество находится в пользовании и продается в интернете до сих пор. Некоторые далеко не исчерпали свой ресурс. Но даже те, что утратили вид и приобрели проблемы в работе – легко восстанавливаются.

Ведь корпусные детали данных пил практически не изнашиваются, а остальное подлежит замене. Видеоролик поможет вам избежать сложностей при разборке «Дружбы-4»:

Чаще всего при ремонте приходится менять подшипники коленвала, все сальники и прокладки.

Не лишней при разборке будет и замена поршневых колец. Возможна также установка ремонтного размера поршневой группы.

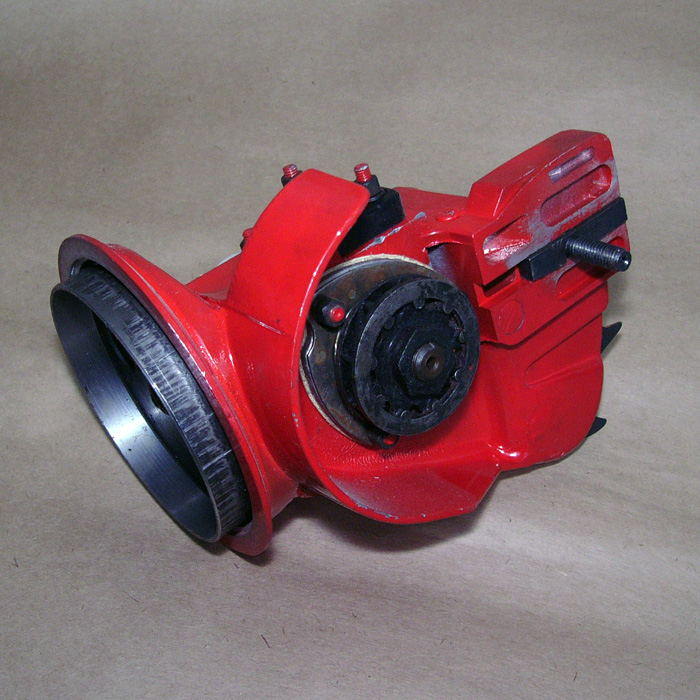

Если на вашей  бензопиле стоит редуктор без смазки, то стоит установить более современный. Этим вы удлините срок службы пильной цепи.

А вот и видео устройства такого редуктора, на котором видно, чем он отличается от штатного:

Такой новый от «Урала» стоит порядка 3,5 тыс. руб., но при стоимости слегка подержанной «Дружбы» в 4 – 5 тыс. руб. эта цена может показаться чрезмерной. То же касается и других элементов. Так, если у вас работоспособно контактное зажигание, то отдавать за новое или устанавливать электронное за 500 – 600 руб. может и не стоит. Ведь главные проблемы с ним возникают вследствие повреждения сальника коленвала, и при его замене все может придти в норму.

Столько же стоит и съемный стартер, поэтому лучше его не терять. Некоторые закрепляют его жестко на саморезах на штатном месте и мирятся с определенными неудобствами в работе, а некоторые – на тросике, и находят ему место на ручке бензопилы.

Карбюратор дешевле ремонтировать при помощи ремкомплекта.

Стоимость нового составляет порядка 1 тыс. руб.

Самые большие переделки чаще всего производят с системой зажигания, а именно: устанавливают автомобильную катушку взамен вторичной обмотки штатной катушки. Как это грамотно сделать показано на видео:

При этом искра становится значительно мощнее, и устраняются проблемы с запуском пилы, особенно в зимнее время.

Сцепление бензопилы практически не выходит из строя, но иногда требует небольшого ремонта. Оно устроено так, что при малых оборотах Г-образный профиль не разжимается и редуктор не включается, но если ослабевают заклепки, на которых он крепится, то он может касаться внешней части муфты редуктора и на малых оборотах, тогда сцепление «ведет». Стоит попытаться заклепать их сильнее. А если причина не устраниться, то в этом случае покупать новую муфту.

Самоделки из «Дружбы-4»

Компоновка двигателя с редуктором у этой пилы настолько удачна, а сцепление настолько компактно, что устройство является почти готовым силовым агрегатом для многих интересных самоделок.

В 1973 году на базе этих двигателей был создан сверхлегкий вертолет МАИ Х-3, а за ним и модификации 4 и 5. Они были даже показаны на ряде выставок, но в серийное производство не пошли. Слишком тяжело было согласование работы целых 8-ми двигателей для 2-х пропеллеров, обеспечивавших его движение.

Но он летал! А вот ездить на движке от «Дружбы» значительно проще. По снегу и по твердым дорогам.

Правда, достаточно высокие обороты на выходном редукторе пилы требуют установки большой ведомой шестерни на тяговое колесо, промежуточного понижающего вала или уменьшения диаметра самого колеса.

А вот снегоуборочные машины и мотокультиваторы из нее получаются довольно продуктивные, но тоже с системой, понижающей обороты.

Напоследок стоит вспомнить о доукомплектовании пилы системой с гидравлическим клином.

Это приспособление здорово помогает именно при валке леса. А как оно работает, станет понятным после просмотра видеоролика:
