Cтанок для изготовления шлакоблоков своими руками — чертежи, варианты конструкции + Видео

В современном строительстве применяется очень много разновидностей материала. Для возведения стен на частном участке все чаще используются шлакоблоки. Этот материал быстро набрал популярность благодаря преимуществам, которые в него удалось вложить. К тому же его вполне реально изготовить своими руками.

Шлакоблок — описание, характеристики

Шлакоблок представляет собой строительный материал прямоугольной формы с определенными размерами граней и с технологическими пустотами внутри.

Видео по теме

Ручной станок

для шлакоблоков

Бывают блоки и без пустот, то есть полнотелые. Однако они встречаются гораздо реже, так как пустотелый материал намного легче, дешевле и лучше удерживает тепло. Пустоты в шлакоблоках также бывают разной формы и с разным объемом. Все зависит от требований к каждому конкретному строительному материалу, к его крепости и стоимости. В среднем объем пустот в шлакоблоке не превышает 30% от общего объема каждой единицы материала.

Для изготовления любого строительного материала, который выполняет несущую функцию, используется три обязательных компонента. К ним относится наполнитель, связующее вещество и вода. В случае со шлакоблоками связующим веществом выступает обычный цемент. А в качестве наполнителя может использоваться переработанный уголь (шлак), мелкий отсев щебня, дробленый керамзит или кирпич.

Поскольку сегодня угольная промышленность не так широко используется как раньше, то объемы выхода шлака также значительно снизились. Поэтому чаще всего для производства шлакоблоков в домашних условиях используется отсев щебня мелкой фракции. Иногда в целях экономии материала в него добавляют кирпичный бой и даже опилки.

Размеры шлакоблоков, изготовленных в домашних условиях, также могут значительно отличаться. Многие считают, что стандартные размеры не очень удобны при возведении стен, так как такой материал сравнительно тяжелый и неудобный. Другие же принимают такие размеры за преимущество, потому что большой объем одной единицы позволяет намного ускорить процесс самостоятельного строительства. Что же касается стандартов, то общепринятые размеры шлакоблока составляют 190 х 188 х 390 см.

Для изготовления качественного шлакоблока в домашних условиях обязательным условием является прессование. Без этого процесса готовые блоки достигают нормальной крепости намного дольше, они могут иметь пустоты и неоднородную плотность. Прессовка происходит за счет вибрирования формы, в которую с запасом загружен готовый состав.

Простые приспособления для изготовления шлакоблоков

Для изготовления шлакоблоков в домашних условиях придумано очень много приспособлений. Самые простые из них представляют собой формы с фиксированными размерами. Сама форма может быть изготовлена либо из дерева, либо из металлического листа. Приготовление готового материала в таких формах может происходить как с вибрированием, так и без него.

Для изготовления полноценного строительного материала используются формы, которые в нагруженном виде устанавливаются на вибрационный стол. После 10 -15 сек. такой обработки шлакоблок стает намного плотнее, лучше держит свою форму при вынимании, а также обладает всеми необходимыми характеристиками, которые требуются от несущего строительного материала.

Для того чтобы в шлакоблоках были технологические пустоты, домашние умельцы применяют очень простое приспособление. После засыпки половины объема форм в раствор вставляются обычные стеклянные бутылки (например, из-под шампанского).

Далее форма наполняется доверху и устанавливается на вибрационный стол. После выемки бутылок в шлакоблоках остаются требуемые пустоты.

Станки для изготовления шлакоблоков

Для более быстрого и качественного изготовления шлакоблоков могут использоваться специально подготовленные вибрационные станки. Такое приспособление уже имеет определенную форму, внутри которой есть заготовки под технологические отверстия. К такому станку прикреплен обычный электромотор, с установленной на нем эксцентриковой системой. При вращении валов заполненная форма вибрирует, чем достигается равномерная утрамбовка засыпанного материала.

Еще более продвинутые умельцы используют для изготовления шлакоблоков своими руками вибрационные станки, которые могут передвигаться на колесах. Работает такое приспособление по следующему простому принципу. Форма опускается на землю и наполняется подготовленным раствором. Затем аппарат включается уплотнения загруженного материала. Далее форма наполняется доверху и накрывается специальным ограничителем. Станок опять запускается на 10-15 секунд, после чего форма поднимается, а готовый шлакоблок остается стоять на земле. Затем станок передвигается на другое место и процедура повторяется.

Устройство и сборка станка для штамповки шлакоблоков

Одним из самых популярных станков для домашнего изготовления шлакоблоков можно назвать этот аппарат. Он состоит из электродвигателя, который закреплен на форме, эксцентриковой системы, каркаса и формы. Каркас несет на себе подвижную форму и механизм для ее поднятия и опускания. Форма имеет два отсека для одновременного изготовления пары шлакоблоков.

Изготовление формы для шлакоблоков — чертежи

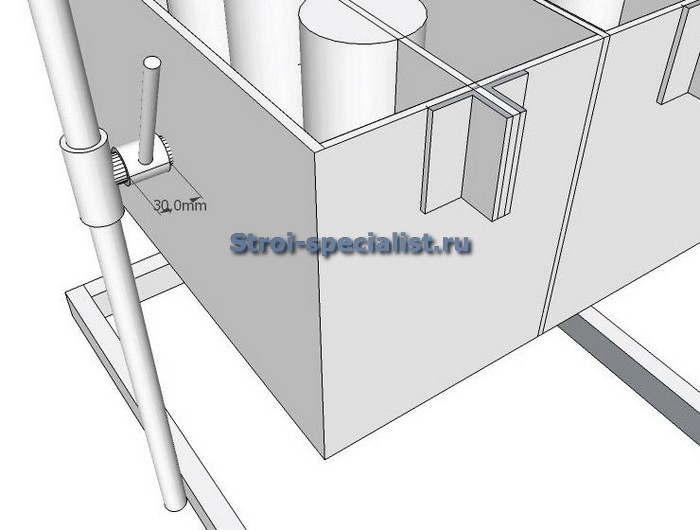

Для изготовления формы понадобится листовой металл толщиной 5мм, уголок и трубы диаметром 8см. Из металла изготавливается каркас формы. Его размеры должны соответствовать стандартным параметрам шлакоблока в двойном исполнении.

В самой форме закрепляются на пластинах заранее подготовленные трубы, которые будут служить заполнителем технологических пустот. Трубы нарезаются по высоте формы и завариваются с обеих сторон заглушками. Крепятся трубы с помощью пластин, которые привариваются к каркасу формы с внешней стороны с использованием уголков. Эти самые пластины будут служить ограничителями для крышки при вибрировании.

Для изготовления крышки для формы используются заготовки с проделанными отверстиями, которые по диаметру чуть больше используемых труб. С обеих сторон крышки делаются ручки для захвата. Все размеры нашего станка для производства шлакоблоков вы найдете на рисунках ниже.

Сборка основания станка

Для изготовления основания понадобится профиль толщиной 4 мм. и труба. Из профиля делается опорная рамка, на которую крепятся колеса. К опорной рамке привариваются две вертикальные стойки, по которым на ползунках будет передвигаться форма для шлакоблоков. Вверху стойки соединяются между собой трубой, которая будет служить одновременно ручкой для оператора и опорой для подъемного механизма.

Подъемный механизм представляет собой прямоугольную рамку из профиля, которая крепится на поворотных втулках к поперечной трубе. Сама рамка соединяется с формой при помощи цепей от мотоцикла или мопеда.

К форме прикрепляется электродвигатель с двумя валами, на концах которых устанавливаются эксцентриковая система. При включенном электродвигателе форма будет вибрировать, утрамбовывая загруженный материал.

Работает конструкция следующим образом. Форма устанавливается на площадку и наполняется подготовленным раствором. Затем она накрывается крышкой и придавливается весом оператора. В этот момент запускается электродвигатель. Время его работы определяется весом оператора и консистенцией базового раствора. После чего форма поднимается механизмом, и конструкция передвигается на новое место.

Видео  с использованием вышеописанного станка для изготовления шлакоблоков
