Дюбель бабочка для гипсокартона и другие способы крепления

Гипсокартон – материал отличный во всех отношениях, за исключением одного – не прикрепишь к нему ничего мало-мальски весомого.

Именно так думают многие и предпочитают старую добрую штукатурку. Не будем говорить о ее доброте, а попробуем развеять миф о том, что гипсокартонные листы не предрасположены к креплению к ним тяжелых предметов и после обзора дюбелей для гипсоскартона – крепежа, решающего эту задачу, поделимся своим способом ее радикального решения.

Обзор дюбелей и других креплений для гипсокартона

Прежде всего, задачей этих приспособлений является передача точечной нагрузки на как можно большую площадь, с целью ее перераспределения. Разные дюбеля решают эту задачу по-разному и, соответственно, рассчитаны на различный максимальный груз.

Конечно, на фото показаны максимальные нагрузки для наиболее распространенных дюбелей, из используемых при креплении на ГКЛ тяжелых (или не очень) предметов, но по аналогии, а точнее по площади, на которую при их помощи передается вес, можно с достаточной точностью рассчитать, какое из креплений следует применить в том или ином случае. А варианты – есть.

Во-первых, если подвешиваемый груз небольшой и статичный (фотография или небольшая картина), то вполне можно обойтись саморезом для гипсокартона или даже гвоздем.

Во-вторых, если расстояние между листом гипсокартона и основной стеной или потолком меньше 35 мм, то просто необходимо рассмотреть один из вариантов передачи нагрузки именно на них и использовать для этого на выбор:

• дюбель-гвозди быстрого монтажа;
• анкера;
• клиновые дюбеля.

При этом гипсокартонный лист будет максимум выполнять лишь поддерживающую функцию, а вся нагрузка передастся на основу, находящуюся за ним.

Эти же пресловутые 35 мм вы должны брать во внимание и для большинства дюбелей, ведь это должно обеспечивать возможность раскрытия различных зонтиков, бабочек и пружин, которые являются функционалом большинства приспособлений для подвешивания грузов к ГКЛ. А некоторым дюбелям для гипсокартона и их будет маловато, поэтому при выборе крепежа, обязательно читайте его технические характеристики.

В-третьих, для не очень тяжелых вещей и при отсутствии достаточного расстояния за ГКЛ, вам вполне может подойти дюбель ДРИВА.

Они бывают пластиковыми и металлическими, с различными хвостовиками для прохождения через гипсокартон или приспособлениями для ввинчивания с режущей кромкой. Принцип работы – прост: винт резьбы дривы высокого профиля расширяет площадь опоры. Производители утверждают, что такой дюбель способен нести до 25 – 30 кг нагрузки, но мы бы рекомендовали ориентироваться на 10 – 15 кг. Если есть возможность использовать несколько дрив, а не один дюбель бабочку  или дюбель моли для гипоскартона, то этот случай мы также считаем предпочтительным.

В-четвертых, следующим по простоте использования мы бы поставили дюбель BIS GOLD. Он не так часто применяется нашими мастерами-гипсокартонщиками, но свою функцию выполняет вполне уверенно. Из фото интуитивно понятен принцип его действия.

Нам только остается добавить, что один такой дюбель обеспечит навешивание 8 – 10 кг груза на вертикальную поверхность, а вам решить: подойдет ли такой способ крепления именно в вашем случае.

В-пятых, из дюбелей для гипсокартона простой конструкции и рассчитанных на вес, близкий к тем, что упоминались выше, мы можем порекомендовать дюбель-шуруп FISHER.

Вариант крепления некоего кронштейна с использованием дюбель-шурупа, показанный на фото ниже, также довольно функционален, но толщина полочки кронштейна не дала крючкам на конусном бочонке защелкнуться на соответствующих крючках основной части, окончательно зафиксировав дюбель.

Все же такой дюбель, как и дрива, предназначен для установки в лист гипсокартона заподлицо. После защелкивания крючков саморез можно будет многократно ввинчивать – вывинчивать, а корпус дюбеля будет прочно зафиксирован в ГКЛ.

В-шестых, вы можете применить т.н. дюбель U, его еще иногда называют универсальным или многофункциональным.

На наш взгляд, хоть и недорогой, но не самый удачный вариант крепления. Главная идея такого крепления состоит в том, что, когда винт вкрутится на всю длину в виниловую оболочку, то она начнет складываться и образует смятую капсулу, прочно фиксирующую саморез. Но для этого нужно, чтобы передняя, оребренная часть виниловой оболочки гарантированно не провернулась в толщине ГКЛ, но на практике так не всегда получается, а место для крепежа уже будет безнадежно (или почти) испорчено.

Дюбели бабочки для гипсоскартона и дюбели-молли

В-седьмых, мы наконец-то добрались до самых распространенных дюбелей для гипсокартона – бабочек. Называются они так потому, что после ввинчивания винта они раскрывают свои крылья, опираясь на внутреннюю поверхность листа гипсокартона, обеспечивая приличную площадь опоры, обеспечивающую достаточную «грузоподъемность». Это первый из дюбелей, перечисленных в верхних позициях, начиная от 3-ей, который может крепиться на потолок непосредственно к листу гипсокартона.

Тратить ваше время на чтение описания незначительных различий в конструкции этих дюбелей, на наш взгляд, смысла не имеет – принцип работы у них одинаков и вполне понятен.

В-восьмых, не менее распространенный дюбель MOLLY, часто у нас по созвучию называемый просто молью. Так вот эта «моль» несет еще больший груз, чем бабочка, за счет того, что раскрывает свои крылья на четыре стороны, увеличивая тем самым площадь опоры.

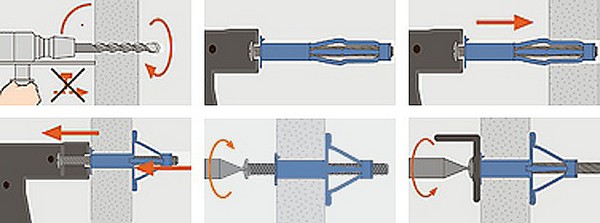

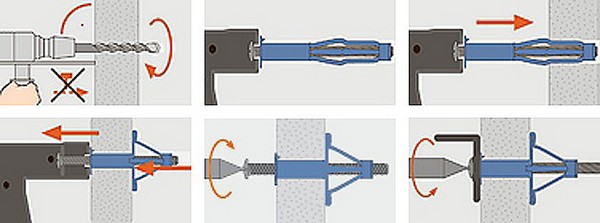

Наибольшим недостатком этого дюбеля является необходимость использования специального пистолета для установки.

Он вытягивает, а вернее – втягивает в себя крепежный винт, сминая, разворачивая «крылья» молли. Если его не использовать, то небольшие острые зацепы на пояске не смогут зафиксировать корпус дюбеля в довольно хлипком гипсе, и он просто провернется в нем, не сдеформировав «крылья» дюбеля и безнадежно испортив место крепления.

Дюбеля молли для гипсокартона выпускаются с различными вариантами головки винта: со шлицами, с крючками различной формы. Когда молли раскрыт и надежно зафиксирован упомянутыми зацепами, винт можно выворачивать.

А крючки для крепления к потолочному гипсокартону – незаменимы.

В-девятых, вы можете применить интересные в инженерном плане пружинные и складные дюбеля, не разделяемые нами в отдельные группы из-за схожести принципа действия.

Они довольно редко используются, да и во многих магазинах отсутствуют.

А также они требуют наличия достаточно большого расстояния между гипсокартонном и основой, к которой он прикреплен. Но, как вариант для самостоятельного изготовления – вполне интересны.

Особенный способ крепления к гипсоскартону

И вот теперь, в-десятых. Это вариант крепления к гипсокартону, когда нет возможности устройства жесткой связи с основой, или когда вы не знаете, из чего она, или не уверены в ее характеристиках.

Для этого вида крепления нужно изготовить одну деталь – пластину с резьбовым отверстием. Ее размеры на схемке приведены приблизительные. Просто именно для такой пластины в гипсокартоне нужно будет просверлить отверстие диаметром 16 мм – это максимальный диаметр сверла, вставляемого в большинство бытовых дрелей, поэтому мы взяли именно этот вариант.

Само собой разумеется, что и размеры, и резьба могут быть другими, но толщина пластины должна быть достаточной для нарезки не менее 4 – 5 витков резьбы. Также возможен вариант приваривания гайки с обратной стороны пластины, но и отверстие в гипсе нужно будет скорректировать для заведения пластины вовнутрь.

Надо сказать, что вес прикрепляемого к гипсу груза при таком способе, в разумных пределах не ограничивается ничем, кроме здравого смысла. Ведь нагрузка здесь дополнительно передается на стену и регулируется количеством полиуретановой монтажной пены, введенной в полость между стеной и ГКЛ.

Из схемы понятно, как это действует. Нам остается уточнить несколько моментов, а именно:

• после сверления отверстия в ГКЛ, стену напротив желательно увлажнить на всей площади примыкания к ней пены, для лучшей адгезии;
• пластину за ГКЛ заводить, предварительно захватив ее на удавку через резьбовое отверстие при помощи прочной нити или лески, которую с лицевой стороны нужно будет зафиксировать для страховки;
• после установки и до полной полимеризации пены, нужно в резьбовое отверстие поместить что-нибудь металлическое (типа гвоздя) меньшего диаметра, чем сама резьба.

Эти несложные правила помогут самым простым способом выполнить работу по навешиванию огромных грузов на гипсокартонные листы и не потерять при этом изготовленную вами пластину. После застывания пена надежно прижмет ее к ГКЛ изнутри и не даст провернуться при ввинчивании крепежа, который, понятно, что надо производить без фанатизма, да он и не нужен. Резьба крепежа спокойно перережет нитку или леску при ввинчивании, а пена, имея достаточную площадь для расширения по сторонам, не деформирует гипсокартонный лист.

На таком крепеже мы лет 7 тому назад в каркасном доме спокойно подвесили к ГКЛ толщиной 12,5 мм 100-литровый бойлер, правда пластину сделали чуть больше и шире.
