Домкрат гидравлический — его устройство и принцип действия

Гидравлические домкраты от своих механических собратьев в первую очередь отличаются величиной физических усилий, прилагаемых человеком, для выполнения одинаковой работы. Так вот, при работе с гидравликой, эти усилия в разы меньше, даже если их привод работает от мускульной силы человека.

Устройство, принцип действия, конструкция гидравлического домкрата

Возможности гидравлических домкратов разительно отличаются от возможностей, как механических, так и пневматических собратьев. Основные особенности:

• грузоподъемность от 1,5 до 200 тонн (в отдельных случаях – до 1000 тонн);
• высокий КПД – приближается к 80%;
• небольшое рабочее усилие;
• плавность хода;
• высокая жесткость конструкции.

К недостаткам большинства гидродомкратов можно отнести изначально большую высоту большинства приборов и необходимость технического обслуживания в процессе эксплуатации.

Устройство и принцип работы гидравлического домкрата мы рассмотрим на примере самого распространенного их типа – бутылочного плунжерного гидравлического домкрата. Они бывают на разную подъемную мощность -3 т, 5т, 10т  и.т.д.

Все достаточно просто: в цилиндре находится поршень и либо в отдельном резервуаре, либо в том же цилиндре над поршнем находится гидравлическое масло – рабочая жидкость домкрата.

В действие гидродомкрат приводит плунжер – маленький насос, нагнетающий через перепускной клапан масло в полость под поршнем. За счет разницы диаметров плунжера и цилиндра домкрата минимизируется прилагаемое усилие. Закачанная под поршень жидкость выталкивает его, производя подъем находящегося над ним груза.

Опускание домкрата выполняется путем медленного стравливания гидравлического масла из-под поршня в верхнюю часть цилиндра или в резервуар.

В этом и заключается принцип действия всех гидравлических домкратов.

Другое дело, что не все они снабжены плунжерным насосом, и в роли плунжера может выступать как отдельный ручной прибор, подключаемый к домкрату, так и гидростанция

И теперь самое время более детально рассмотреть разновидности гидродомкратов, места и способы их применения.

Разновидности гидродомкратов, их достоинства и недостатки

Первые из упомянутых, наиболее распространенные и известные – домкраты бутылочного типа, их часто (по наиболее классическому применению) называют автомобильными гидродомкратами.

Их линейка у большинства производителей начинается от полуторатонных и достигает 15 – 20-тонных модификаций. Они просты по конструкции, компактны в укладке и неприхотливы в обслуживании, они способны долгие годы верой и правдой прослужить рачительному автовладельцу.

Собственно, техническое обслуживание, в большинстве случаев, сводится к проверке уровня масла, его доливке при необходимости, и периодической холостой прогонке домкрата, чтобы во время работы могли смазаться все его детали, сработать пружинки и провернуться шарики перепускного клапана, что предупредит их залипание из-за редкой эксплуатации и не приведет к неработоспособности устройства в критической ситуации.

Как раз из-за возможности утечки масла, хранить бутылочные гидродомкраты лучше все же в вертикальном положении.

Ремонт таких домкратов производится крайне редко, но если домкрат работает на износ – к примеру, на станции техобслуживания или на другом производстве, то он чаще всего сводится к замене манжет поршня и плунжера, резиновых уплотнителей, реже – пружин и шариков перепускного клапана.

Достоинства бутылочного гидравлического домкрата:

• компактность;
• устойчивость;
• долговечность;
• малое прилагаемое усилие;
• универсальность использования – кроме автотранспорта такие домкраты используются в строительстве, на жд транспорте, в качестве силового узла для трубогибов и труборезов;
• простота ремонта.

Именно такие домкраты являются основными и практически безальтернативными на грузовом автотранспорте.

К их недостаткам относят:

• большую начальную высоту;
• незначительную высоту подъема;
• невозможность работы в невертикальном положении.

Сейчас автомобильные гидродомкраты выпускаются в удобной компактной упаковке, делающей их укладку и хранение в автомобиле, особенно при дальних поездках, весьма удобной и аккуратной, предотвращающей порчу вещей, перевозимых в багажном отделении возможным попаданием масла.

Кстати, форма ящичков и расположение ручек прозрачно намекает на вертикальное хранение домкратов бутылочного типа. А вот подкатной гидравлический домкрат лишен этих недостатков, правда он и подороже, и менее компактен, но в качестве именно автомобильного домкрата не уступает бутылочному, а в некоторых случаях и превосходит его, в частности:

• при работе на площадках, имеющих уклон;
• имеет значительно меньшую высоту подхвата;
• проще передвигается и устанавливается под автомобилем благодаря колесам;
• обладает большей высотой подъема (от 300 до 400 мм).

Мы бы рекомендовали автомобили, управляемые женщинами, комплектовать именно такими домкратами.

Еще одна, на наш взгляд, интересная модель автомобильного домкрата создана на соединении двух видов этого устройства: ромбического винтового и гидравлического. Это, безусловно, домкрат гидравлический, но его усилие при помощи рычагов передается на ромбическое подъемное устройство, обладающее неоспоримыми преимуществами:

• низкой высотой подхвата;
• отсутствием отклонений в вертикальной плоскости при подъеме;
• большой высотой подъема.

Мы будем не правы, если не упомянем о некоторых менее известных, но от этого не менее полезных представителях гидродомкратов.

Выбор гидравлического домкрата для своих целей

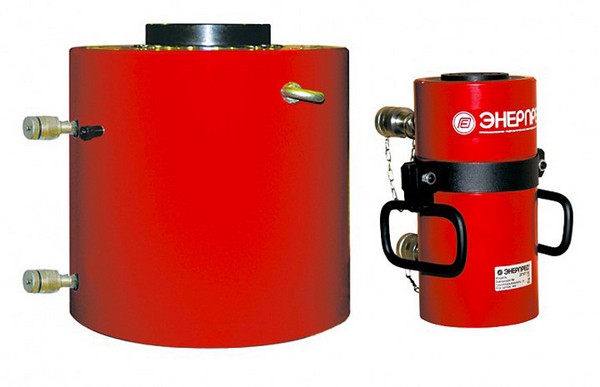

Кроме чисто автомобильных, или вернее будет сказать: преимущественно автомобильных, существуют другие гидравлические домкраты, которые не только выталкивают поршень, но и втягивают его.

Причем, могут это делать как с одной стороны, так и с двух. Эти, и подобные им, домкраты наиболее активно используются при кузовном ремонте автомобилей или на подобных производствах.

Они, как правило, не имеют своего плунжера и используются с внешним маслонагнетающим устройством: либо ручным, либо электрическим.

То же внешнее устройство нужно и гидравлическим домкратам со ступенчатой высотой подъема или же с фиксацией гайкой.

Это специфические домкраты, чаще используемые на производстве, но в условиях автомастерской, занятой в т.ч. ремонтом грузовой техники, они могут стать незаменимыми помощниками, учитывая их:

• исключительную надежность и долговечность;
• высокую (значительно большую, чем у бутылочных гидродомкратов) грузоподъемность;
• отсутствие необходимости дополнительной фиксации груза;
• отсутствие необходимости в приложении человеческих усилий при подъеме вообще.

Остается в этом разделе упомянуть еще об одном несколько специфическом и не особо знакомом большинству пользователей, виде гидродомкрата – гидропневматическом домкрате.

Собственно, зачастую он имеет и плунжер для чисто механической работы, но снабжен еще и пневматическим приводом для перекачивания масла. Использовать его удобно либо в гараже, снабженном компрессором, либо на автомобиле, оборудованном этим же устройством.

Кроме того, наши китайские друзья уже предлагают приставку к обычному бутылочному гидродомкрату, превращающую его в гидропневматический.

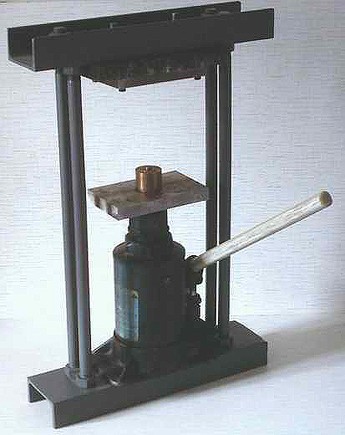

Как вы видите, и сферы применения гидравлических домкратов и выбор вариантов их исполнения более чем широки. Поэтому напоследок об одной из наиболее часто встречающихся самоделок с использованием гидродомкрата – прессе.

Несложные в техническом плане и простые для самостоятельного изготовления приспособления помогут превратить ваш гидравлический домкрат в очень полезную в домашнем хозяйстве установку. В гараже она поможет вам запрессовать и выпрессовать подшипники и сайлент-блоки, в домашней мастерской – склеить деревянные бруски в прочное полотно и переплести старую, но очень ценную книгу.

Ей под силу даже выдавить сок из фруктов из вашего сада при наличии соответствующих емкостей.

Могут быть и другие конструктивные решения вашего домашнего пресса, но главным движителем выступает гидравлический домкрат. А еще нам кажется, что конструкция такого простенького трубогиба, может натолкнуть на очень продуктивные мысли вдумчивого читателя с инженерным складом ума.

А если такое произойдет, мы надеемся, вы поделитесь этим с подписчиками нашего сайта.
