Подключение бойлера к водопроводу, электрическая и гидравлическая схемы

Разнообразие способов устройства современных водопроводных систем позволяет выполнить процедуру установки и подключения водонагревательного бойлера своими руками. Правда это касается не всех типов бойлеров, а только наиболее часто применяемых – электрических.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

• эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
• баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

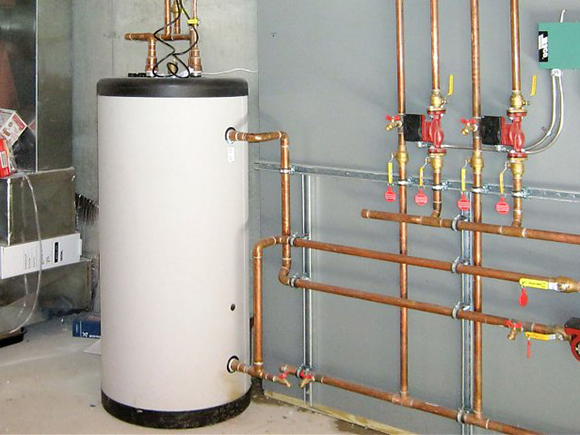

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

• круглые;
• плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Какие трубы применять для подключения бойлера?

Чаще всего разводка водяных систем в последнее время осуществляется полипропиленовыми трубами, свариваемыми при помощи специального паяльника. Работа с ним не очень сложна, но покупать его для установки одного бойлера – неоправданно. Тем более что фитинговые системы с металлопластиковыми трубами – не менее надежны, чем упомянутые. Все о фитингах можно прочесть здесь, но для подключения бойлера мы рекомендуем использовать обжимные (цанговые) фитинги.

Для перехода от одного вида труб, уже имеющихся в вашем жилище, на предлагаемые, можно использовать т.н. тройник-вампир.

Чаще всего его используют для перехода от металлического водопровода на пластиковый, но он не хуже сработает и на полипропиленовой трубе. Для его установки перекрывается вода в магистрали и сливается через один из кранов. Затем в трубе сверлится отверстие O 10 – 12 мм и устанавливается тройник. Дальнейшая разводка осуществляется трубами выбранной системы.

А кроме металлопластика с фитингами можно применить еще более простые соединения – гибкими шлангами в металлической оплетке.

Только при их выборе следует отдать предпочтение производителям, выпускающим гарантированно качественный товар.

Схемы подключения бойлера, процесс установки

Их следует разбить на 2 подотдела и рассмотреть отдельно:

• сантехнический;
• электрический.

Прежде всего, при монтаже бойлера следует убедиться в наличии запорной арматуры на магистрали водоснабжения перед ним, чтобы иметь возможность отключаться от общей системы водоснабжения для технического обслуживания и возможной замены в дальнейшем.

Если бойлер, кроме системы холодного водоснабжения, подключается и в систему с горячей водой, то на ней также ставится запорный кран, чтобы не происходило слива подогретой в нем воды в общую сеть. При работе бойлера он держится закрытым.

Также после крана на холодной магистрали будет полезной установка редуктора, понижающего давление до 2 – 3 атм., чего будет вполне достаточно для нормальной работы системы. А вот сам прибор он предохранит от избыточного давления. Перед непосредственным вводом холодной воды в бойлер стоит установить еще один кран, чтобы не отключать всю систему для манипуляций с самим прибором.

Для напорных бойлеров закрытого типа обязательна установка предохранительного клапана, входящего в комплектацию нового прибора. Во-первых, он не дает подогретой воде поступать обратно в холодную магистраль, а во-вторых, сбрасывает лишнюю, расширившуюся после нагрева воду. Без него эксплуатация таких бойлеров может привести к взрывоопасным последствиям. Ставится такой клапан в стандартных схемах подключения непосредственно перед вводом холодной воды в бойлер, а трубка слива выводится в ближайшую точку входа в канализацию. Если бойлер устанавливается над унитазом, ее выводят в свободное отверстие в верхней части сливного бачка унитаза. Их всегда 2: для удобства подключения бачка, и одно из них свободно.

В помощь – видео об ошибках, допускаемых при подключении бойлера:

Более прогрессивная схема подключения бойлера включает в себя установку тройника с краном над предохранительным клапаном. Он позволяет экстренно слить воду из бойлера в случае необходимости или использовать бойлер в качестве накопительной емкости для воды в случае ее аварийного отключения.

Главное, при ее сливе следует обязательно отключить нагрев, иначе тены могут выйти из строя. Об наиболее рациональном усовершенствовании системы при установке такого тройника с краном – в следующем видео:

Такой тройник ставится исключительно на холодную магистраль, ведь ее ввод происходит в нижней части бойлера, а трубка забора горячей – в верхней.

Часто система обвязки прячется в стену в штробах или вообще выводится за нее – в подсобное помещение или кладовку, оставляя видимым только предохранительный клапан.

Схема подключения кухонного бойлера ничем не отличается от таковой для обычного, только чаще всего в перевернутом виде.

Электрическое подключение осуществляется проводами соответствующего мощности бойлера сечения. Для этого на бойлере имеются 2 контакта.

Третий выведен на массу корпуса тена или сам наружный кожух бойлера. Обычно в квартирах нет системы заземления, к которой его следует подключать. В этом случае следует выполнить такую схему подключения.

В ней УЗО выполнит роль заземления, только подобрать его следует без превышения номинала, иначе оно может не справиться с задачей в полной мере.

При навеске водопроводного бойлера на стену есть единственное правило: надежное крепление, соответствующее суммарному весу бойлера и находящейся в нем воды. Подбирайте его в соответствии с материалом стены, на которую крепится бойлер, и побеспокойтесь минимум о полуторном запасе максимально выдерживаемого им груза.
